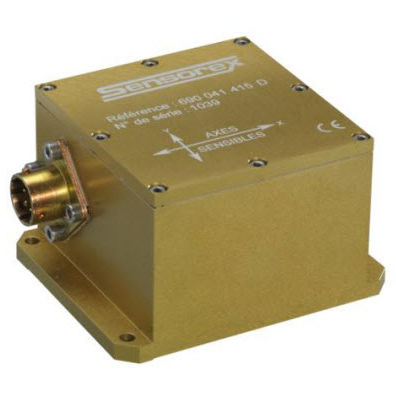

Meggitt (Sensorex) SX41400は、2軸のクローズドループ傾斜計/加速度計で、2つの垂直軸の角度傾斜や加速度の測定が可能です。
堅牢で防水性の高いIP65密閉ハウジングとハイドロメカニカルダンピングにより、非常に高い耐衝撃性と耐振動性を実現しています。
ガルバノメータ式振り子検出素子と光学式ポジションセンサを組み合わせ、傾斜角のサインに比例した2つの出力を提供します。
測定器に一定の角度を与えると、ガルバノメータの振り子は傾斜方向に移動する傾向があります。その位置が検出されて電流に変換され、ガルバノメーターにフィードバックされて初期位置に戻されます。
この電流が精度の高い抵抗器を通過して、出力電圧となる。
また、出力アンプにより低出力インピーダンスを実現しています。
応用例
産業界。
構造物(圧延機、オルタネーターなど)のアライメント
安全目的(クレーン、海上プラットフォーム...
レベリング(道路、線路...
角度の測定
防衛
射撃プラットフォームやレーダーアンテナの位置決め
船舶のロール、ピッチの検出
---
