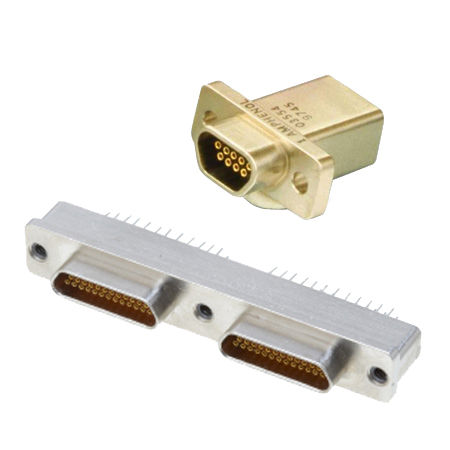

ボードコネクター M83513

プリント基板航空機用マイクロ-D

Amphenol Micro-Dコネクタシリーズ（M83513）は、長方形およびストリップラインマイクロコネクタにおいて、ミリタリースペックの性能と信頼性が実証されています。Micro-Dコネクターは、長方形のD、ストリップ、およびカスタムカードエッジ構成があり、コンタクトの中心は0.550（1.27）です。 信号用と同軸/電源用のMicro-Dミニチュアコネクタのインサートも用意されています。ソケットコンタクトは、精密加工されたチューブです。ピンコンタクトとソケットコンタクトは、高品位熱可塑性樹脂の絶縁体にエポキシ樹脂で保持されています。このコンタクトシステムは、MIL-DTL-83513の性能仕様を超える信頼性を実証しています。 終端は、ソルダーカップ、ワイヤーハーネスへの終端、垂直およびライトアングルPCBを含む広範囲で利用可能です。Micro-Dシリーズでは、プラスチック製シェルと金属製シェルのバージョンがあり、幅広いシェル仕上げが可能です。取り付け金具は、ストレートとアングルのバックシェルと同様に、ジャックスクリュー、ポスト、ガイドピンのボードレンジが利用可能です。 他のプレス加工や成形品とは異なるアンフェノールデザイン MIL-DTL-83513の要求事項に完全に適合している。 等間隔に配置されたコンプライアント・タインによるワンピース・コンタクト ニッケル上の金と銅のフラッシュバリア上の金の比較 メッキ工程をより厳密に管理 均一なメッキ厚 自動スタンピングとねじれ工程のばらつき 一体型クローズドエンゲージメントエンドにより、均一な挿入力を実現 低嵌合力・低脱離力 宇宙・衛星用途に適したコンタクト コンタクトビームの長さに沿った連続的な接続（ラインコンタクト）と多点接続（ポイントコンタクト）の比較 航空宇宙 軍事 ミサイル 石油・ガス探査 医療
