DMEテスタ－ LD-4

航空

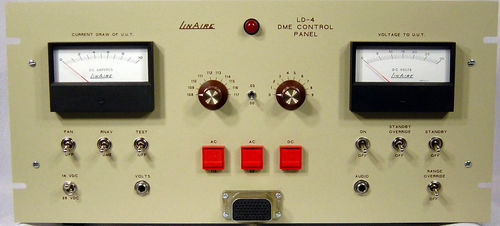

モデルLD-4 DMEのコントロール パネルは広域航法システムとDMEを整備することを望む設備が整っている航空電子工学の実験室へ自然な付加である。 4インチ、0-30は電圧および流れを監視するために電圧計および4インチ、0-10 ampのメートル提供される。パネルによって取付けられるジャッキはAC監視に提供される。 パネルは14 VDC、28 VDCおよび115のVACの単位を作動させる。電圧入力は、（14/28VDC、26VDCおよび115VDC）溶け、制御機能提供される。電圧制御はリレーおよびオンオフのセレクターによって達成される。オンオフの状態はパワー・インジケータによって示される。 最も最近の200のチャネルの周波数制御は新しいスリップ コードを含んで提供される。DME-RNAVのセレクターおよびデータ パッチ設備はRNAV操作の間にRNAV/DMEのテストに提供される。 音声出力は電話負荷抵抗器を搭載する閉回路のジャッキで終わる。負荷は自動的に外部接続がなされるとき取除かれる。 予備、手数料、テストおよびファンのディスエイブル制御はこれらのタイプの制御を使用するために示されるそれらの単位との使用のために組み込まれる。
