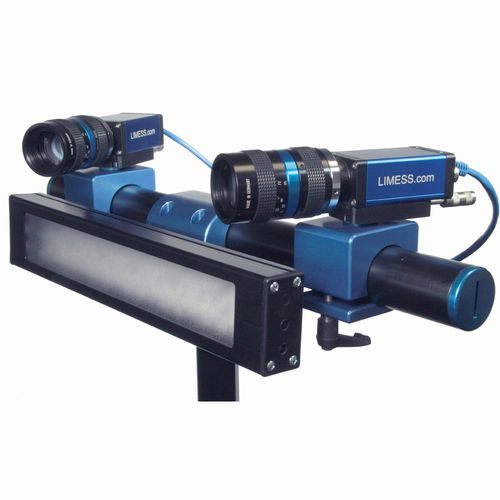

非破壊制御用カメラ Q400

エンハンスト・ビジョン・システム(EVS)宇宙産業用

デジタル画像の相関関係 全面変形計測 幅広いアプリケーションに対応する柔軟なひずみセンサ 1x1mm²～10x10m²の広視野角 簡単な操作で、20秒以内に完全自動校正が可能 自動後処理のための統合解析モジュール ISO9513（精密級）の認証を取得可能 Q400 - 材料試験や部品試験での3D変形解析用測定システム Q400システムでは、2Dまたは3Dの変形解析を正確かつ迅速に、そしてユーザーフレンドリーな方法で行うことができます。このモジュール式システムは、光学系の設定が非常に柔軟であることも特徴で、アプリケーションに合わせて最適化することができます。直感的な測定ソフトウェアIstra4Dは、変位、変形、ひずみ、座標などの空間的な測定値に加えて、各測定値に対応する測定精度を提供します。 測定原理。 1台または複数台のデジタルカメラで、変形プロセスを記録します。対象物の表面には、確率的な（自然または準備された）パターン（「スペックルパターン」）があります。この画像は、サブピクセル精度のデジタル画像相関アルゴリズムを用いて自動的に評価されます。これにより、局所的な表面パターンをカメラのピクセルに割り当て、3D座標、3D変位、3D変形、表面のひずみ成分を測定します。
