レーザー検査機 BOS

断層撮影法表面用3D

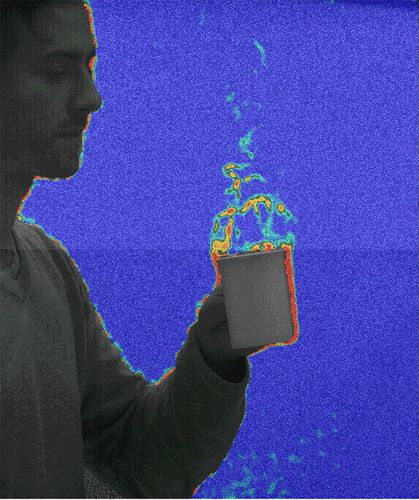

屈折率の局所的な変化に基づく気体の運動の可視化には、BOS（Background Oriented Schlieren、別名Synthetic Schlieren）は、レーザーイメージングに必要なレーザーのような複雑な照明装置を必要とせず、流れのシードを使わずに機能するため、シンプルでコスト効率の良い代替手法となります。 BOSは視線方向のイメージング手法であり、局所的に密度勾配を視線方向の積分値として計測する。実際には、試験前と試験中に、流れの背景にあるランダムなドットパターンのみを高解像度カメラで撮像する。2枚の画像を比較することにより（より正確にはPIVにおける画像相関と同様に2つのパターンを相関させる）、背景パターンの局所的な変位を利用して、経路積分した屈折率の変化に関する横方向の情報を提供することができる。 透明な媒体での画像化 レーザーやフローシーディングを用いないシンプルな流れの可視化技術 バックグラウンドターゲットに適用される高度な画像相関技術 DaVisのBOSソフトウェアモジュールによる密度（温度）の定量化 2Dおよび軸対称流のイメージング LaVisionのTomo-BOSイメージングシステムは、複数のカメラによるBOS投影を用いて、3次元の密度や温度場を定量的に測定するシステムです。この3Dイメージング技術には、マルチカメラシステムの正確な幾何学的校正と反復的なトモグラフィ再構成アルゴリズムが必要です。 3Dフローイメージング 瞬時の3D温度（密度）フィールド 柔軟なマルチカメラセットアップ 時分割測定のための高速トモグラフィBOSイメージング
