イメージ分析ソフトウェア LIF

熱分析航空用

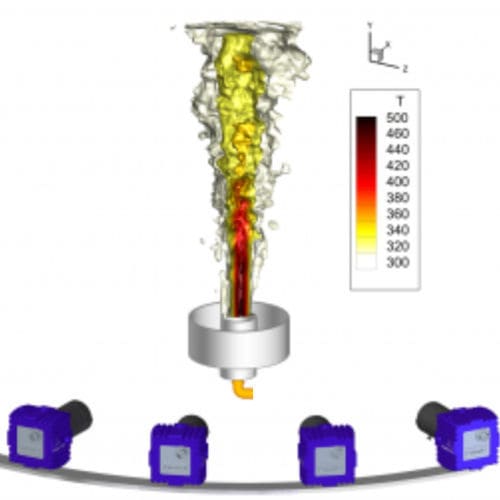

液相および気相の流れの中で温度を測定するために、いくつかのイメージング技術が開発されてきた。どのような状況でも適用できる単一の温度イメージング技術は存在しないため、特定のアプリケーションを慎重に検討する必要があります。実験条件と熱流の種類によって、最適な温度イメージング手法を選択することができます。バックグラウンド・オリエンテッド・シュリーレン（BOS）は、レーザーイメージング法に代わる、実験労力を最小限に抑えた魅力的な方法です。BOSは、熱流中の密度勾配を計測して温度情報を抽出します。 異なるイメージング技術を用いた気体温度測定 700Kで加熱した空気噴流の温度場を、4つの光学的手法で測定した結果を下図に示します。平均化された各温度場の標準偏差も示されています。詳細については、アプリケーションノート「熱ガス流の温度イメージング」を参照してください。 LaVisionのFluidMasterシステムは、熱流中のLIF-Thermometryのために、1色および2色のLIF熱測定に様々な温度に敏感なLIFトレーサーを使用しています。 1-color LIFサーモメトリー。トレーサー播種密度が一定の場合、LIF信号は局所的な流体温度に直接関係しますが、レーザー光シートとレーザービーム吸収の補正を適用する必要があります。これらの補正は、DaVisのLIF画像処理モジュールで提供されます。 2-color LIFサーモメータ。LIFトレーサー濃度が一定でない場合、2色LIF温度計測は流体温度計測に最適な方法です。このLIF画像法は、異なる波長（色）の2つのLIF発光の画像比を利用して流体温度を測定するものです。
