テスト用ソフトウェア PIV

イメージ分析計算航空用

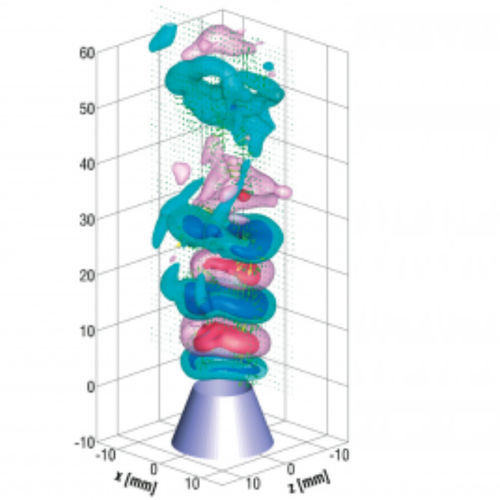

新しいPIVからの圧力ソフトウェアパッケージは、PIVおよびShake-the-Box（4D-PTV）データからの完全な3Dおよび2D圧力場の直接抽出に対する強い要望に応えたものです。LaVisionのDaVis 10ソフトウェアと併用することで、わずか数クリックで、あらゆる種類のPIVおよびPTV速度データから平均圧力場を取得し、視覚化します（DaVisにインポートするか直接計算します）。一般に、圧力計測は、圧力タップやピトー管などのポイント単位で取得されます。風洞モデルの圧力センサーによる計測は、時間がかかり、複雑で高価なものです。ヨーロッパのNIOPLEXプロジェクトでは、いくつかの大学とLaVisionが協力して、非侵入型の直接法による完全な体積の圧力計測を開発しました。このプロジェクトにより、PIV/PTV計測から圧力を計算するための実用的な方法がようやく特定されました。 LaVisionの社内での継続的な開発には、高度な数学が使用されています。今日、すべてのLaVision圧力ソルバーは、一般的な圧力ソルバーで強制される試験領域の形状の制限からユーザーを解放します。さらに、新しい4D圧力ソルバーは瞬間的な圧力場のために開発され、安定した信頼性の高い圧力結果を得ることができます。4次元圧力ソルバーの中心的な考え方は、時間的連続性を強制する時間情報を利用することです。また、境界条件を定義するためのユーザーの労力も最小限に抑えられています。 4次元圧力ソルバーでは、4次元の時空間ブロックが考慮されます。各4次元ブロックは、複数の3次元領域と時間領域におけるそれらのラグランジュ接続から構成される。
