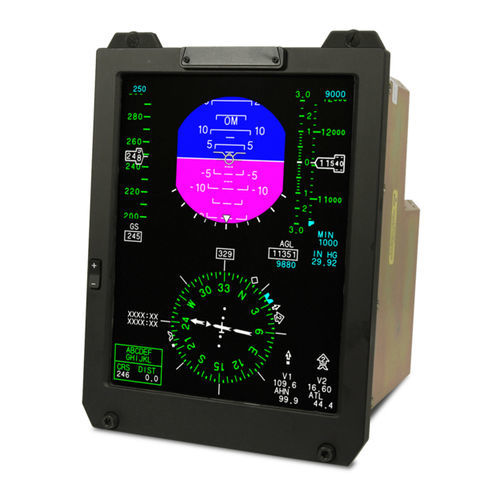

MFD ECMDU

EFIS1024 x 768航空機用

この多用途な10.3インチのAMLCDベースのビデオディスプレイは、フライトクルーに重要なフライト情報を幅広く提供します。 主な特長 多目的コックピットディスプレイ 高解像度XGA（122 CGPI）、8ビットカラーディスプレイ 半球型、高コントラスト±60°視野角 0.03fLから250fL以上の輝度範囲（NVIS使用時 高度なグラフィックス機能 ECMDUは、DO-178B、レベルA認定の組み込み処理/グラフィックス機能を備えています。また、ビデオ回転、スケーリング、パン機能を備えたミッションビデオキャプチャ/グラフィック処理も搭載しています。このユニットは、DO-178B、レベルAのソフトウェアを使用してデータを処理します。ECMDUは、暗視に対応した日光可読ディスプレイです。 幅広い機能 ECMDUは、幅広い機能を備えた非常に汎用性の高いディスプレイユニットです。X、Y、Zの寸法は最小です。デジタルTAXIバスビデオ、MIL-STD-1553インターフェイスを搭載し、完全なMIL環境に対応しています。様々なEFIS、MFD、EICAS、ビデオベゼルオプションを提供します。ECMDUは軽量かつ低消費電力で、28 VDCで動作します。 仕様 アドレス指定 - 柔軟なオートスケーリング カラー - 8ビット（16.7Mカラー）/256グレー階調 輝度 - 0.03 fL～250+ fL 視野角 - 水平±60°、垂直+50°/-20 高アンビエントコントラスト比 - 視野角全体で5:1以上 NVIS - Gen.III、タイプI、クラスB準拠 冷却 - 内蔵ファン 一次電源 - 28 VDC、公称78 W（最大143 W） ベゼル構成 - EFIS、MFD、カスタム ビデオインターフェース - デジタルTAXIバス、DVI、RGB、NTSC、ARINC 708 ビデオ出力 - Y/C、NTSC 信号インターフェース - MIL-STD-1553B、イーサネット傾斜計（オプション） 衝撃 - 15G op.、30G CS 振動 - メソッド514.4、MIL-STD-810E
