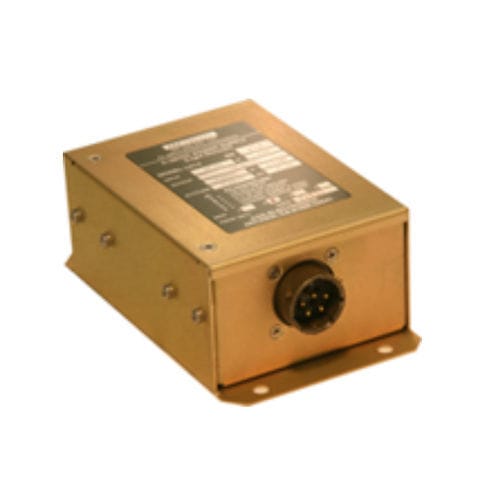

DC無停電電源装置 SC series

AC

SC3およびSC3(A)は、パルス幅変調されたDC/ACスタティックインバータで、最大30ボルトアンペアまでのレギュレートされた400Hz AC電力を供給します。 内部トリムポットにより、出力電圧±10%を調整できます。 回路保護には、低入力電圧シャットダウン、ソフトスタート、高入力電圧シャットダウン、出力過電圧制限、出力短絡電流制限が含まれます。 仕様 入力電流 1.35アンペア typ（28Vdc入力時、FL時 0.無負荷時最大6A 出力電流 SC3：連続0.26アンペア SC3(A)：連続1.15アンペア 出力周波数 400 Hz ± 1 歪み（THD） 3%（代表値）、FL（ユニティpf）、28 Vdc時 最大7%（入力範囲とpfに対して 絶縁 出力は入力から絶縁 力率 0.95から0.8の遅れ力率 調整 負荷に対して3%、ラインに対して2%、温度に対して3 過負荷（OL） 150%の出力電流を5分間流す。 保護(OL) 出力短絡に対して150%を超える損傷や劣化のない負荷に耐える。過負荷状態が解除された場合、定格出力が得られます。 保護機能(SC) 出力短絡状態では、入力電流は折り返し、出力電流は安全な値に制限されます。 保護機能（OV） 出力電圧は最大145Vacに制限 ソフトスタート 全負荷時に100mSecの最小ソフトスタート遅延が、ステップ入力電圧の印加中に提供され、出力の突入電流を低減します。 シャットダウン(SD) 入力電圧が14 Vdc以下、36.4 Vdc以上の場合、出力はシャットダウンします。 使用温度 -55° C～+71° C 高度 55,000FT 準拠規格 FAA TSO-C73 コネクター MS3106A14-6Sに適合 仕上げ MIL-C-5541クラス1Aに準拠した金イリダイト仕上げ 重量 1ポンド（454グラム） サイズ 2.00 高さ x 3.18 幅 x 5.00 長さインチ
