5軸複合工作機械 Rhino 1700

横型航空用CNC

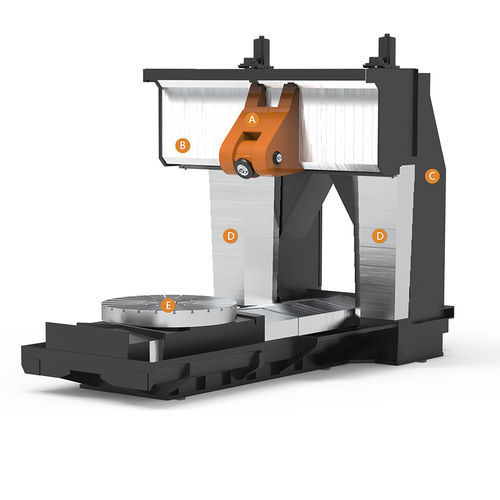

ダブルコラムデザインのムービングクロスビーム 一体型H型コラムデザイン Y軸は「シンメトリカル・デュアルドライブ」設計を採用 最大1,200Nmの高トルクを誇るヨーロピアンメカニカルミリングヘッド ヨーロッパ製トルクモーター駆動ロータリーテーブル フレンドリーな操作性 A.最大1,200Nmの高トルクを発生するヨーロピアンメカニカルミリングヘッド B.X軸ムービングクロスビーム構造設計 C.一体型H型コラムデザイン D.Y軸は "シンメリカル・デュアルドライブ "デザイン採用 E.欧州製トルクモーター駆動の回転テーブル X軸 1.高速・高加減速加工を強力にサポートし、高剛性・高精度を確保するダブルコラム構造。 2.X軸のクロスビームは、ワイドスパン（1,000mm）のヘビーデューティーリニアガイドウェイで支持され、加工中の高負荷と高剛性を確保しています。 Y軸 1.2本のボールネジをサーボモーターで駆動する「Symmetrical Dual Drive」を採用し、加工効率とボールネジの長寿命を実現しました。 2.H型コラムの強力なサポートと各コラムの2つの頑丈なローラーリニアガイドウェイは、移動クロスビームの最高の動きと高い剛性を確保し、切断時の精度と剛性を維持するために使用されます。 3.Y軸は、4つの頑丈なローラーリニアガイドウェイを装備し、8つの頑丈なローラーリニアガイドウェイスライダーを採用し、ミリングヘッドに最高の剛性を提供します。 Z軸 1.ワイドスパン（1,000mm）設計の回転テーブルを支える高剛性ワンピースベースは、ヘビーデューティーリニアガイドウェイとヘビーデューティーローラーリニアガイドウェイスライダー8個を装備し、高負荷と高剛性を確保しています。 X/Y/Z軸 ハイデンハイン製リニアスケールを4台搭載 X/Z軸各1台、Y軸2台
