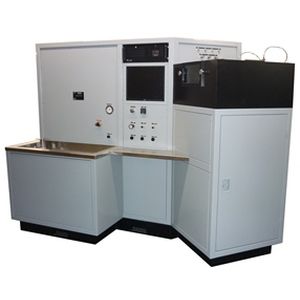

圧力試験用ベンチ D39291

流量温度燃料ポンプ用

このテストスタンドは、新規またはオーバーホールされたAPU燃料ノズルをテストする目的で設計されています。モデル39291は6セグメントパターネータを装備しており、圧力変換器を利用してセグメントごとの流体量を測定します。試験は試験スタンドのソフトウェアにより半自動化され、試験データを記録しながら試験の開始点と停止点を制御します。テストスタンドは、一般的な構成として12セグメントを含むさまざまなセグメントパターネーター用に構成することができ、スプレー角度測定機能を装備しています。 39291型は、ナショナルインスツルメンツ社のハードウェアを使用したコンピュータベースのデータ収集システムを内蔵しています。圧力、スプレー角度測定、流体流量、流体温度を含む計装信号は、データ収集ハードウェアに供給されます。LabVIEW®で開発されたカスタム・ソフトウェア・プログラムは、試験手順を完了するために必要なパラメータを読み取り、表示し、報告します。 追加情報 幅 105.5インチ 奥行き 64インチ 高さ 78インチ 重量 約5000ポンド 液体 MIL-PRF-7024タイプ2、容量15ガロン 最大圧力 1500 PSIG 最大流量 3 GPM
