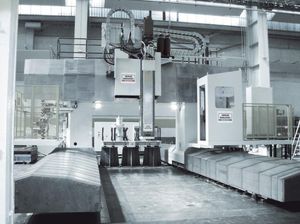

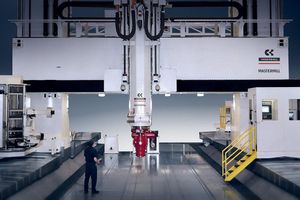

コアパーツは全機種共通で、クロスビーム、ラム、アタッチメントです。フレキシブルなモジュール設計により、3つの異なる構成が可能です。
P プラノミラー型-固定門扉
G ガントリー型 - 下段レール
GUガントリータイプ-アッパーレール
先進のミリングアタッチメントを取り揃え、ユーザーのアプリケーション要件に最適なソリューションを提供します。標準的な既製品のコンポーネントを使用することで、機械の信頼性を高めると同時に、コストと納期を削減することができます。
技術仕様
コラム間距離 - mm 2,800 最大10,000
RAM部分 - mm 500 x 500 - 630 x 630
トルク - Nm 1,200 - 1,850 - 2,500
軸数 - 3+2軸または5軸
W軸 - 固定または移動式クロスレール
縦型ターニングテーブル
アトラスビジョンとアトラスハイドロは、旋盤、ボーリング、フライス、旋盤加工、研削用のターニングテーブルをオプションで装備することができます。全機種に静圧メインベアリングを搭載しています。
豊富なアタッチメントにより、様々なアプリケーションに最適なソリューションを提供します。
モジュール設計により、様々なサイズに幅広く対応します。
最大回転直径5,000 mmまで
回転テーブル直径4,000 mmまで
回転テーブル荷重 50トンまで
ターニングテーブル速度:最大200rpm
ターニングテーブル出力:150 kW
---
