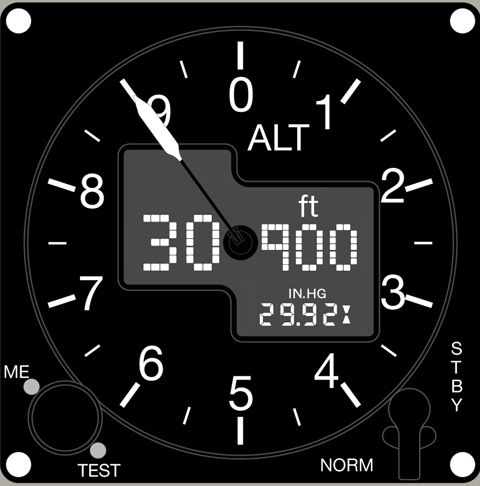

アナログ高度計

フィｰト航空機用

高度計は自己感じるか、または中継器モードで作動することができるRVSMの迎合的な器械である。制御コンフィギュレーションでは、それは自己感知（スタンバイ）または同様にオペレータが選ぶ中継器の（正常な）モードで作動できる。 モニター構成ではbaro-corrected高度（Hbc）および高度計設定数（ASN）データを計算し、表示する、高度計は静圧、気圧、および入力データPSIの修正率の処理する自己感知モードで専ら作動する。中継器モードでは、それはASNを表示し、Hbcは気圧高度（馬力）データからIS&S 9B-81010-3デジタルの空気データ コンピュータ（DADC）からARINC 429インターフェイスによって受け取った計算した。 高度計はHbcの熱心なデジタル表示装置を提供し、液晶表示装置（LCD）およびE/Mを使用してHbcのASNそしてアナログ表示装置はポインターを制御した。高度はメートル（m）で表示することができるまたはフィート（ft）およびASNはミリバール（MB）または水銀（IN.HG）のインチでオペレータによって選ばれるように表示することができる。LCDは昼間の使用に高輝度逆光照明および夜の観覧に低レベルの白い照明を与えられる。
