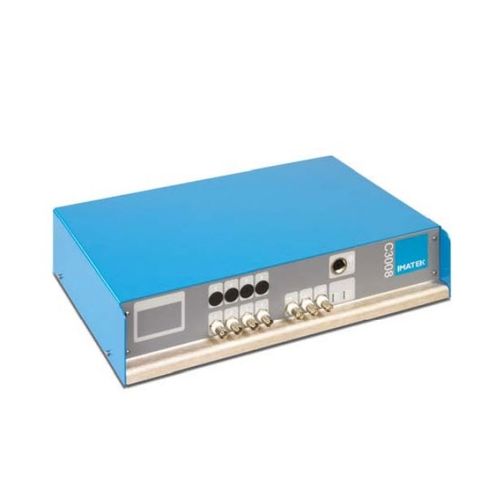

速度データ取り込みシステム C3008

航空宇宙用16チャンネル高速度

イマテックのデータ収集システムは、C3008コントローラとImpAcqtソフトウェアが動作するPCを中心に構成されています。衝撃試験や高速サーボ油圧試験などの高速試験の結果を分析するための汎用システムです。 主な特徴 アナログチャンネル。標準で4、オプションで16。すべてのチャンネルを最大サンプルレートで同時にサンプリング デジタルチャンネル。アナログチャンネルに加えて、直交符号化された入力 分解能。16ビット（65536分の1）、欠落コードなし サンプルレート3,000,000サンプル/秒（最大 サンプル深度。チャンネルあたり最大50,000サンプル ゲイン：入力範囲10V、5V、2.5V、1.25Vソフトウェア選択可能 入力モード。差動、バイポーラまたはユニポーラ、チャンネルごとに選択 帯域幅：1.5MHz 信号からノイズへ<2ビットシステムノイズ ゲイン誤差： ?0.1% 最大 トリガ速度測定レーザー、外部TTLトリガ、アナログチャンネル（トリガレベル設定可能立ち上がり/立ち下がりエッジ。0%～100%プリトリガトリガ出力。 タイミング飛行時間による速度測定、分解能20ns デジタル入力：26チャンネルの光絶縁された入力 デジタル出力。18チャンネルNPN出力、短絡および過電流保護。 ハイスピードカメラ。カメラトリガ出力とライティングコントローラ出力により、高速ビデオシステムとのインターフェースを実現。詳細は別紙データシートを参照してください。
