プリント基板コネクター HGC/HGS

航空機用ソケットストレート型

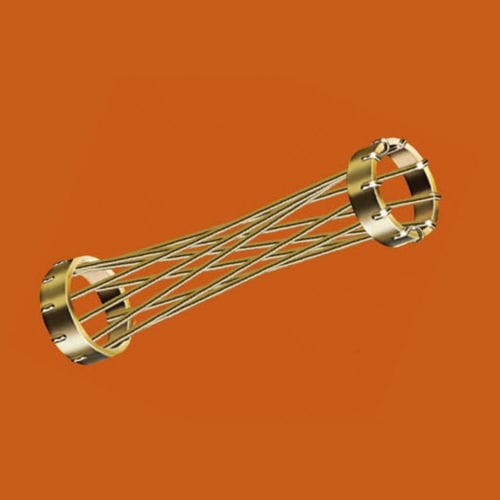

HYPERBOLOIDの接触は性能要件を前に考慮した不可能満たす高度の設計である。性能の高水準を持っているコネクターで概念、それはで根本的に異なる使用される。HYPERBOLOIDのソケットの区別の特徴は縦方向の軸線にの斜めにひもでつながれるまっすぐなワイヤーによって形作られる超boloid型の袖である。、カーブを見る双曲線カーブに沿うポイントへ接線である一連の明白で短い直線区分によって定義される側面から見られて。この幾何学は記入項目から見られたとき減少した周囲を囲まれた円がある設計を提供する。それはピン受諾の直径より大きい始め、中心にこの同じ直径よりより少しである。ピンがこの袖に挿入されるときそれを収容するために、ワイヤーは、伸縮性がある限界で十分できる範囲で、伸びる。その際、ワイヤーはいくつかの実線接触道を提供するピンのまわりで彼ら自身を包む。後で実例は視覚化で助ける。
