渦電流テスタ－ RO 7000

航空電子光学用航空携帯型

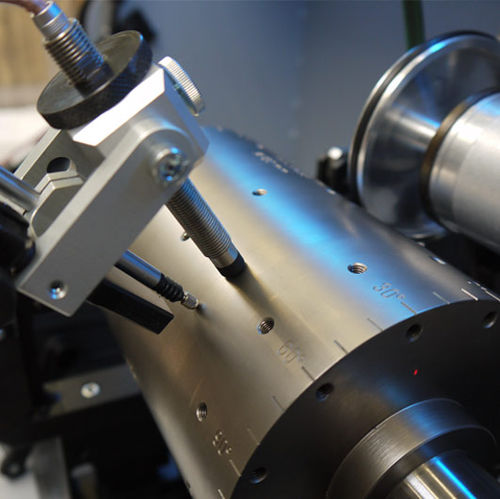

振れは、理想的な面や長さと実際の面や長さとの間のシャフトの半径方向または軸方向の差を数値化したものである。振れは、回転軸の製造や修理の際に確認されます。ホフマンのポータブル振れ検査装置RO 7000は、ローターやその他の円筒部品の半径方向および軸方向の振れを、軸方向の複数の平面で測定するソリューションを提供します。測定の際、ローターは旋盤、Vブロック、ローラーなどで支持されます。ローターは、モーター駆動または手動で回転させます。システムは、PCに接続される測定コントローラ、センサセット、測定ソフトウェアOrbistarで構成されています。 ソフトウェアがもたらす違い Orbistarは、特定の測定タスクのセットアップ、測定データの取得と表示、データ分析のためのツールの提供、完全なレポートの作成をサポートします。同時に、このソフトウェアは、軸の動きが測定に与える一般的な影響を補正します。そのため、特別なデータ評価アルゴリズムと基準となるセンサーの使用が鍵となります。これにより、異なる測定器でも比較可能な結果が得られます。 振れは、標準的なマグネットベースに接続するためのブラケットが付属した近接センサーを使用して測定します。角度位置は、ローター表面によって駆動されるエンコーダホイール、またはスピードセンサーを使用して捕捉されます。 電気的な振れの測定も可能 RO 7000の特徴は、触覚（機械的な振れ）と渦電流センサー（総合的な振れ）で同時に電気的な振れを測定できることである。電気的な振れとは、機械的な振れと合計の振れの差、すなわち
