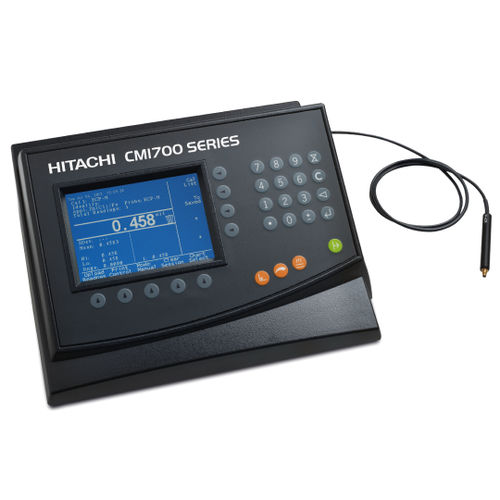

コーティング厚み測定装置 CMI760®

デジタル ディスプレイ航空用非破壊試験

ホイル、ラミネート、表面、トレース、スルーホールの銅を1台の装置でテストします。 CMl760®は、表面銅やスルーホールアプリケーションなど、ほとんどすべてのPCBアプリケーションに対応できるよう、複数のプローブタイプに対応しています。 CMl760®は、SRP-4プローブと試験データを解釈するための高度な統計パッケージを標準装備しています。 この測定器は拡張性が高く、銅の正確で精密な測定のために、微小抵抗と渦電流の両方のテストが可能です。スルーホール銅の厚さを測定するためのオプションアクセサリもご用意しています。 SRP-4 プローブ CMI760® には、ユーザーによる交換が可能な先端が付いた SRP-4 プローブが付属しています。このプローブは 4 本のピンで構成され、特許取得済みの設計でしっかりと固定されているため、破損や磨耗に強く、耐久性に優れています。シースルーのケーシングにより、プローブを小さなトレースに簡単に配置できます。テザー・ケーブルはフィールド・アプリケーションに理想的で、フットプリントが小さいため、便利で使いやすくなっています。 オプションのETPプローブ CMI760® は、ETP プローブを使用して、スルーホール測定用の渦電流で動作します。このプローブは、基板の多層化に関係なく正確な測定値を生成し、両面基板や多層基板、エッチング前後で同様に機能します、 スズやスズ／鉛レジストでも同様に機能します。また、めっき槽から取り出した直後の基板を測定するための温度補正機能も備えています。 ゲージ仕様 寸法：インチ：11 1/2（W）×10 1/2（D）×5 1/2（H） cm：29.21（幅）×26.67（奥行）×13.97（高さ）。 重量：6ポンド（2.7 kg）。 単位：表示単位は、mils、µm、µin、mm、in...、%から選択、 または％から選択。 ディスプレイ：大型LCD 480（H）×320（V） ピクセル
