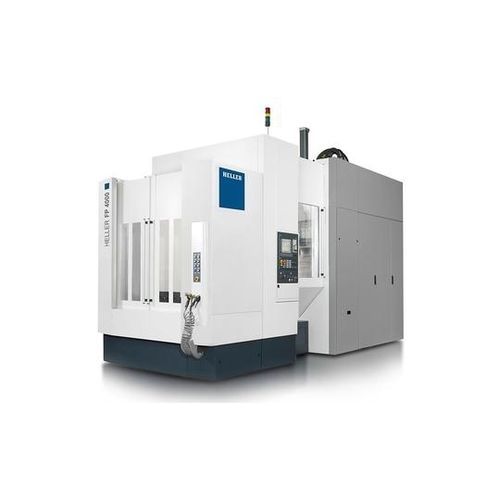

5軸複合工作機械 F series

横型航空用CNC

強度と軽量の完璧な組み合わせによってのみ、最高の表面品質と長い工具寿命を保証する機械設計が可能になるのです。すべてのヘラー社製機械と同様に、Fシリーズ5軸マシニングセンタの主要部品もFEM方式で計算されました。その結果、剛性を最適化したマシンベッドと軽量化したコラムが誕生しました。 クロスベッドとトラベリングコラムのゲート式デザイン 鋳鉄製構造部品のトポロジー最適化により、力の流れにおける高い安定性と減衰性を実現。 熱対称設計と最適化された力の流れ 堅牢な設計で幅広い加工ユニットに対応 高速自動工具交換のための2つのNC軸を持つツールチェンジャー 豊富な種類のツールマガジン、チェーンタイプまたはラックタイプ パレットチェンジャー(FP)搭載機、高可搬質量による高速自動パレット交換が可能 テーブルローディング（FT）付き機械は、特定のサイズで利用可能です。 水平方向の基本アライメントと工具の5軸目を備えた5軸キネマティクス 機械ベッドはX軸とZ軸をクロスベッド方式で搭載 マシンコラムはX方向にトラバースし、加工ユニットを搭載しています。 加工ユニットはY方向に移動し、コンパクトで安定した状態でマシンコラムに組み込まれる ロータリーテーブルはZ方向にトラバースし、送り動作を行います。 NC回転割出台（B回転軸）がワークを連続回転（360.000×0.001°）。 スイベルヘッド（C）またはチルティングヘッド（A）-第5軸がツールに（最大C 345.000 x 0.001°/ A 175.000 x 0.001°） （オプションでスイベル範囲を拡大可能）
