航空機用倉庫 P3 Orion

開放型空港用

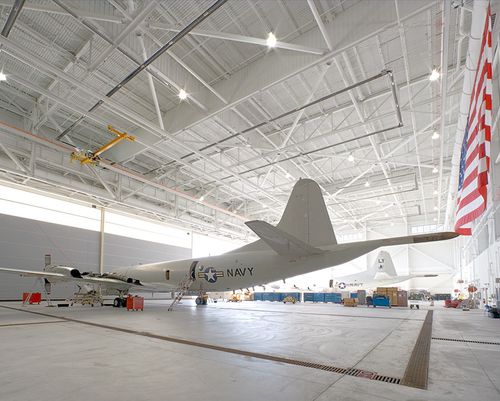

P3オリオンのメンテナンス施設は、2つの独立した3ベイの作業ベイで構成され、それぞれが136'×380'の無柱空間を備えています。各ハンガーには、取り外し可能なマリオン付きの8枚パネル垂直リフトメガドアがあり、372'-3 "のクリアな開口部、46'-4 "の高さとなっています。格納庫の内部空間は69フィート3インチで、落下防止装置やアンダーハングクレーンのための垂直方向の空間が確保されています。 106,000平方フィートの格納庫には、62,000平方フィートの店舗とオフィス、20,000平方フィート以上の高架中2階を備えています。骨組みは、メイン州の60PSFの積雪荷重、100mphの風荷重、耐震設計カテゴリーDの設計で、ASCE-7と軍用仕様TI-809-04の両方に準拠しています。30フィート奥行きのヘッダーボックストラスのたわみは、雪荷重下ではわずか9インチに制限され、ドアメーカーの要求に応えています。設計計算と図面は、顧客の要望によりメートル法で作成されました。 外壁パネルはフラットメタルパネルシステムで、サイドラップシーラントが付属し、指定された空気と水の浸入要件を達成します。外壁は6インチ厚のグラスファイバー断熱材を使用。壁システム全体のR値は22.4と計算されています。屋根システムは、オープンウェブの棒状根太の上に従来のデッキと断熱材を使用しています。
