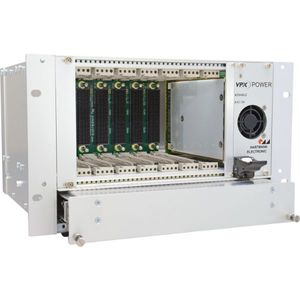

航空用バックプレーンラック CompactPCI

卓上型3ヶ所4ヶ所

cPCIボードには3Uと6Uのバリエーションがあり、通常はパッシブ・バックプレーンを介して相互接続される。コネクタのピン配置はPICMGによって標準化されており、アクティブ・ブリッジを使用することで複数のバス・セグメントを持つPCIセグメントで8枚のボードを使用することができます。 ピン間隔0.1インチ（2.54mm）のコネクタを使用するVMEなどのユーロカード・ソリューションとは異なり、CompactPCIカードはピン間隔2ミリのメトリック・コネクタを使用し、IEC 1076規格に準拠して設計されています。3Uボードには、32ビットPCIバス信号を伝送する110ピンコネクタ（J1）と、オプションの110ピンコネクタ（J2）があり、背面アクセスのユーザー定義I/Oまたは64ビットPCIバスの上位32ビットを伝送する。6Uカードには、同じJ1、64ビットPCIに常に使用されるJ2、およびユーザー定義I/Oとして、またはテレフォニーやイーサネット信号のような特定の信号として、さまざまな用途に使用できるJ3、J4、J5コネクタがあります。ホットプラグはCompactPCIのサポート機能です。一部のピンは、デバイスの抜き差し時に適切な接地を提供するため、若干長くなっています。 ハートマンのCompactPCIシステムプラットフォームは、高性能プロセッサ用のインテリジェントで実用的なパッケージングソリューションを提供します。ボードの垂直および水平マウント用に、19インチラックおよびデスクトップモデルが用意されています。 すべてのシステムはEMC機能を強化した設計となっており、IEEE 1101.1、1101.10/11、IEC 60297-3-101、-102、-103に準拠しています。
