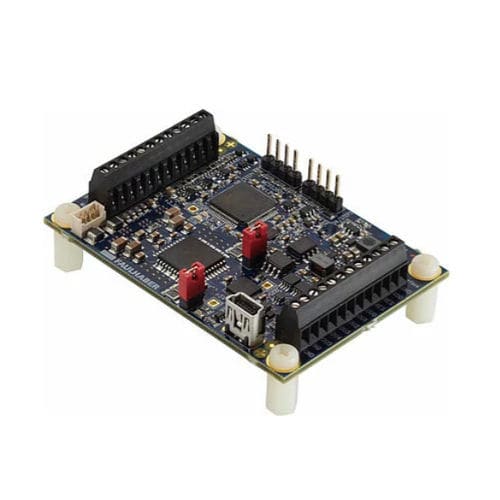

ステッピングモーター制御装置 MCST 3601

マイクロパスDC

FAULHABERのステッピングモータコントローラは完全にプログラマブルで、調整可能な電流範囲により、多くのステッピングモータを制御することができます。最大256マイクロステップまでのマイクロステップ制御が可能で、複数のボードを接続することで複数の軸を制御することもできます。 評価ボードとして使用することを想定しており、ステッピングモーターで提供されている標準的なケーブルソリューションと互換性のあるネジ端子とモレックスコネクターにより、迅速なセットアップが可能です。USB通信と多くの出力・入力信号により、迅速なテストと外部との相互作用が可能です。 特長 ステッピングモーターコントローラMCST3601は、Trinamic®のTMC429およびTMC260チップをベースとしたモーションコントローラです。 評価ボードとして設計されており、「TMCL-IDE」ソフトウェアを使用して制御できます。グラフィカル・ユーザー・インターフェースにより、ダイレクト・モードまたはスタンドアローン・モードを使用して、簡単にパラメータを調整し、モーターを操作できます。TMCL言語を使用してコードを記述し、モジュールにダウンロードすることができます。 ステッピング・モーター・コントローラーの特徴は、以下のとおりです： DC9～36Vの電源電圧 最大1.1A RMSまでの電流範囲の選択 フルステップあたり最大256μステップのマイクロステッピング 複数のデジタル入出力 3チャンネルエンコーダの読み取りが可能 マスター "または "スレーブ "モードでの使用 速度や位置などの変数をプロットするグラフ機能 ストール検出と電流最適化機能
