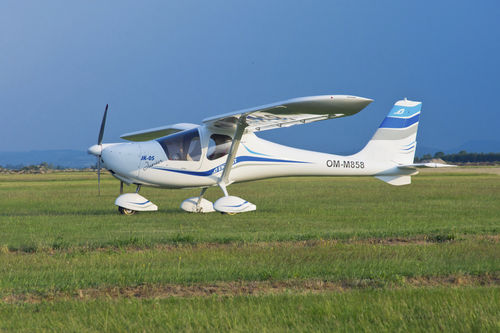

2人用超軽量動力機 JK-05L Junior

4ストロークエンジン教育用単発

JK-05L Junior JK 05-Lの解読は、ガラス繊維と炭素繊維で補強されたビニルエステル樹脂をベースにした複合構造のストラット支持高翼単葉機です。 胴体は、PARABEAMで局所的に強化された一体型の自立構造の形をしています。 コックピットは、胴体の正面に位置しています。 コックピットには2つの座があります。 コックピットの幅は1,2mです。 技術的観点から、機体構造は、2つの対称的な部分と胴体の両方の部分が結合されたときに接着される床板から作られる。 コックピットの座りは複合材で作られています。 キャノピーは、ポリカーボネート製の2つの透明なドアでできており、上に開いています。 それらのヒンジは、平面の対称軸に沿って配置される。 両方の翼を接続する構造は、鋼管で作られた2次元のフレームワークです。 フィンは胴体の不可欠な部分です。 三軸, 舵と相まって前輪とランディングギア. 主着陸装置は、複合材製の脚に取り付けられたブレーキシステムを備えた2つの車輪からなる。 必要に応じて、ホイールは複合フェアリングで覆われています。 翼は、コックピットからの視認性を向上させるために、胴体の近くに特徴的な狭窄を有する矩形形状を有する。 翼プロファイルNN-1817が飛行機で使用されました。 プロファイルは、グライダーPW-5「SMYK" で証明された最先端の不純物耐性です。
