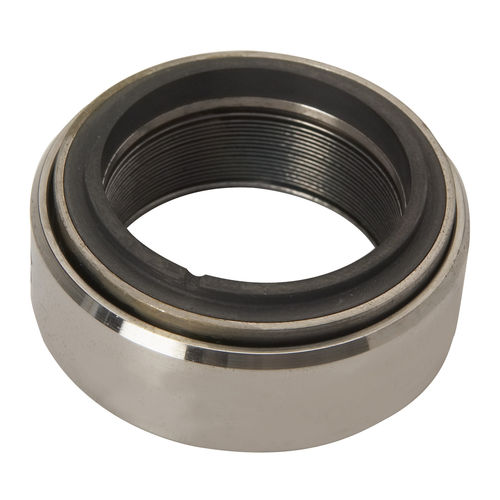

Oリングジョイント Centurion 800

円形金属製航空機用

イートンは、圧力バランスフェイスシール、円周セグメントシール、ブラシシール、溶接メタルベローズシールなど、多様なメカニカルシールとシールコンポーネントの製品ラインを提供しています。また、性能を大幅に向上させる流体力学的設計のフェースシールや円周シールも得意としています。お客様のニーズに合わせた正確なシールをカスタム設計・製作いたします。 イートンのセンチュリオン800シリーズメカニカルシールは、全金属製の固定式「フェース」タイプシールです。もともと極限環境用途のために設計された800シリーズは、燃料制御、補助動力装置、小型航空機エンジンガスタービンメインシャフト、ヘリコプターギアボックス、極低温ターボポンプ、原子力バルブおよびシステムに至るまで、幅広い用途に使用されています。 800シリーズ溶接金属ベローズシールは、低膨張合金キャリアに保持されたカーボングラファイトシールエレメントで構成されています。ベローズシールは、低膨張合金のキャリアに保持されたカーボングラファイトシールエレメントで構成され、キャリアは、密閉二次シールとメカニカルシール用スプリングの両方の役割を果たす一連の交互に溶接されたスタンプダイアフラムに溶接されています。ベローズの有効径はシールのバランス径として機能します。ベローズの有効径はシールのバランス径として機能します。ベローズは低いバネ定数を生み出し、シールが長い軸方向動作長を持ちながら、非常に制御された機械的荷重を発生することを可能にします。高圧用途のシールの場合、ベローズプレートは有効径（ED）シフトをコントロールし、シールインターフェースに発生する空気圧荷重をコントロールするように構成することができます。
