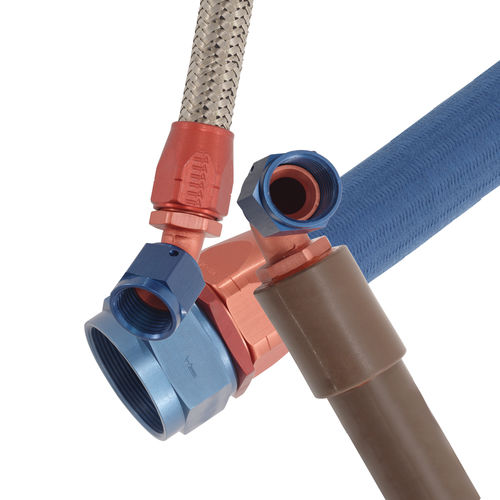

燃料用ホース Aeroquip®

油圧合成ゴム製フレキシブル

イートンのフレキシブルホースアセンブリの601/701シリーズは、燃料、油圧、冷却水および他の航空機流体用の1,500psi以下(サイズによる)の公称圧力で動作するように設計されています。ホースは、動きや振動が予想されるシステムに動きと柔軟性を提供し、サービスや接続/取り外しを容易にします。合成ゴム製のベースホースは流体適合性と軽量化をサポートします。 イートンのAeroquip部品番号900780内部サポートコイルは、誤った取り扱い、真空アプリケーション、または狭い設置にさらされるホースの損傷を防ぐために使用されます。部品番号900800A内部スリーブは内部サポートコイルと共に使用します。コイルのアンカーポイントとして機能し、高粘度や極端な流量の液体がエンドフィッティングを通して内部サポートコイルを押し出すのを防ぎます。内部サポートコイルは、302タイプ-AMS-5516の平らで、らせん状に巻かれたステンレス鋼の補強コイルです。 取り付け手順 ステップ 1. 用途に適したホースと継手のサイズとスタイルを決定します。 ステップ2. ホースを適切な長さ（"J "係数）にカットします。 ステップ3. 表 1 から適切なサイズの内部サポートコイルと内部スリーブ (2 個必要 ) を選択します。 ステップ4. 表1から該当する計算式を使用して、切断するコイルの適切な長さを決定します。 ステップ5. 便利な方法で切断し、鋭利なエッジや角をすべて取り除く。 ステップ6. 内部支持コイルの両端を下図のようにタブに曲げる。 ステップ7. 内部サポートコイルをホースに取り付けるには、ホースの切断長よりわずかに長い棒またはチューブの一部を使用します。
