熱サーキットブレーカー 583 series

手動式3極高性能

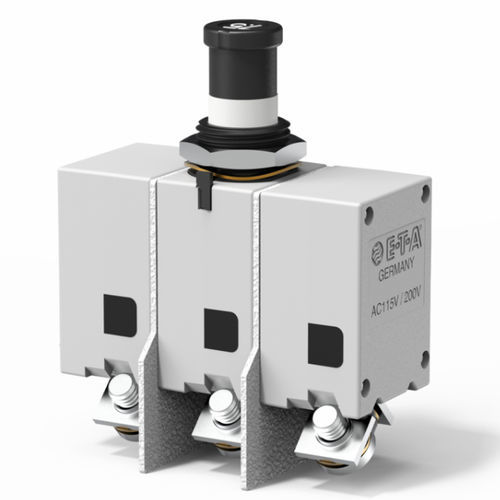

3極、航空機用サーマル式サーキットブレーカです。 ティーズフリー、トリップフリー構造、スナップアクション機構、プッシュ・プルでのON/OFF操作等を備えています。(M-type TO CBE to EN 60934) ON/OFFの識別のため、OFF時には白色帯が表示されます。 US (AS14154)規格取得製品です。 進歩的な2チャンバー構造は接点の汚染を最小限度にしてフェールセーフ操作を提供する。 バイメタルは温度補正されていて補助接点回路付きもあります。 本製品は航空機とその関連装置に幅広く使用することが認められています。 単極については型式483を参照してください。 取付方法 - パネルネジ取付 端子形状 - ネジ端子 ドライブ - プッシュボタン 手動復帰 補助接点 - あり 補助接点なし 防水保護 - 防水カバーあり 防水カバーなし 照光 - 照光なし 標準寿命 - 20,000回 :　機械的 10,000回 : 定格電流負荷時　(<= 25 A) 4,000回 : 定格電流負荷時　 (30 A) 取得規格 - LN 29887, VG 95345 T11, EN 2996, AS 14154, QPL アクセサリー ご注文型式 - 特徴 - X20080103 - 防水カバー(黒)/Oリング付 X20080108 - 防水カバー(透明)/Oリング付 X20080201 - 防水カバー/Oリング付、 ニッケルメッキナット X20080202 - 防水カバー(黒)/Oリング、六角ナット付 (黒色処理) X20080301 - 延長アクチュエータ Y30700401-05 - 識別色リング Y30700501 - ロックアウトリング 用途 航空機
