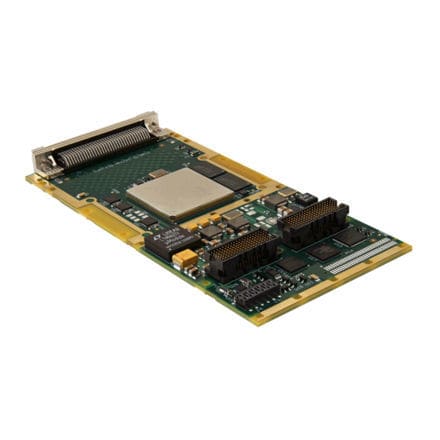

航空機用回路板 XF07-523

XF07-523 は、LVDS データ I/O を備えた堅牢な Kintex 7 FPGA ベースの XMC です。直接高速 I/O ポートと FPGA プロセッシングの組み合わせにより、XF07-523 は、商用および防衛市場にわたるレーダー、画像処理、テスト機器などの要求の厳しいアプリケーションに最適です。XMCフォームファクタは、UAVや戦闘機などのSWaP制約のあるプラットフォームに最適です。XF07-523は、ユーザー・プログラマブルなAMD Kintex-7 325T FPGAリソースを中心に構築されており、FPGAに直接接続された高速DDR3メモリでサポートされています。XF07-523は、128M x 16ビットDDR3 SDRAMの2つのバンクをサポートし、各メモリ・バンクは最大2.5Gバイト/秒の読み取り/書き込み帯域幅をサポートします。 FPGAコンフィギュレーション・イメージはフラッシュ・メモリに保存でき、PCI Express®（PCIe）インターフェイスを使用してホストCPUから更新および制御できます。 Curtiss-WrightのFusionXF開発キットには、XF07-523の使用例を含むソフトウェア、HDL、ユーティリティが含まれています。 XF07-523は、商用、空冷、伝導冷却など、さまざまな環境要件に対応しています。 デジタルIO フロントパネル（空冷のみ）： - 32x LVDS PMC P14/XMC P16: - 32x LVDS (P14) または 20x LVDS +38 SE (P16) FPGA タイプ - AMD Kintex 7 K325T、スピード・グレード2 メインメモリ サイズ/タイプ - 2x 128M x 32/DDR3 SDRAM ソフトウェア/HDL ツール - VxWorksまたはLinux用FusionXF
