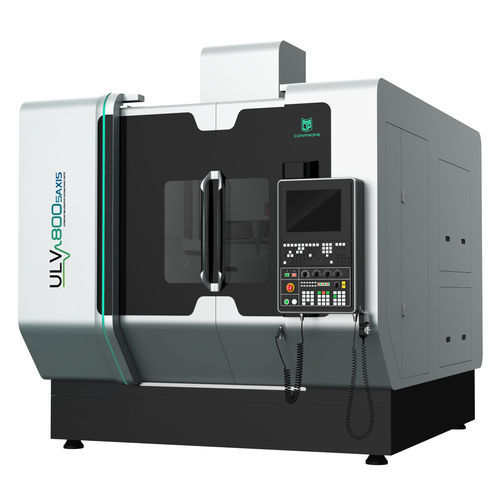

5軸複合工作機械 ULV800縦型航空用CNC
お気に入りに追加する
商品比較に追加する
特徴
- 軸数
- 5軸
- 主軸オリエンテーション
- 縦型
- 応用
- 航空用
- その他の特徴
- CNC, ガントリー型
- 回転速度
14,000 rpm, 20,000 rpm
(87,965 rad.min-1, 125,664 rad.min-1)- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
1,000 mm
(39.37 in)- Z軸移動距離
550 mm
(21.65 in)
詳細
硬脆性材料（セラミック、サファイア、ガラス、シリコンカーバイトなど）、炭素繊維複合材料、超合金（チタン合金など）、その他の難削材からなる精密部品の加工に適している。
Conprofeが独自に開発した超音波スピンドルにより、難削材加工の課題を解決
クリーンな加工を実現する超臨界CO₂またはMQL冷却システム（オプション
傾斜5軸、低重心、ショートオーバーハング、超高剛性、熱歪みの少ないブリッジガントリ構造
工具保持能力24～120Tのチェーン式ツールマガジンを複数選択可能。
高出力、高トルク、高速超音波スピンドル。
オプションの自動抑制システムにより、燃焼や爆発などの加工時のリスクを軽減。
SIEMENS 840DslまたはSIMUERIK ONE 5軸同時加工CNCシステム搭載
主軸端からテーブルまで - Mm - ±100/360
ワークテーブル
寸法 - mm - Φ800
最大荷重最大荷重 - kg - 900
Tスロット（数 x 幅） - 個 x mm - 8-18H8
最大ワークサイズ - mm - Φ800×500
スピンドル
直径 - mm - Φ190
モーター出力 - kW - 35
モータートルク - Nm - 85
スピンドルテーパ - - - HSK-A63
超音波 - - - 標準
最小量潤滑 (MQL) - - - / 超音波 + MQL
超音波＋MQL - - -／超音波＋MQL - - -／超音波＋MQL
送り速度
---
