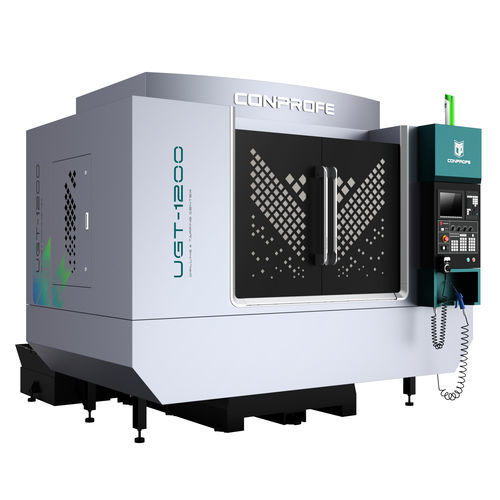

3軸複合工作機械 UGT-1200縦型航空用CNC
お気に入りに追加する
商品比較に追加する
特徴
- 軸数
- 3軸
- 主軸オリエンテーション
- 縦型
- 応用
- 航空用
- その他の特徴
- CNC, 回転テーブル
- 回転速度
19,200 rpm, 24,000 rpm
(120,637 rad.min-1, 150,796 rad.min-1)- X軸移動距離
1,200 mm
(47.24 in)- Y軸移動距離
650 mm
(25.59 in)- Z軸移動距離
370 mm
(14.57 in)
詳細
硬脆性材料（セラミック、サファイア、ガラス、シリコンカーバイトなど）、炭素繊維複合材料、超合金（チタン合金など）、その他の難削材からなる精密部品の加工に適している。
Conprofeが独自に開発した超音波加工システムにより、難削材加工の問題を解決
クリーンな加工を実現する超臨界CO₂またはMQL冷却システム（オプション
3種類のスクリューガイドを用意し、硬脆材料や金属の様々な加工要求に対応
最高回転数30,000rpmのクーラントスルーBBT-30超音波スピンドルを用意
ツールマガジンの工具保持能力21T/26T/30T/36T/30T+14T
位置決め精度5μm、繰り返し精度3μm
主軸端からテーブルまで mm - 180-550
主軸中心からZ軸カバー - mm - 660
ワークテーブル
寸法 - mm - 1300×600
最大荷重最大荷重 - kg - 400
Tスロット（数×幅×距離） - 個×mm×mm - 5x18x125
スピンドル
直径 - mm - Φ100
モーター出力（定格） - kW - 2.2/3.7
モータートルク（定格） - Nm - 7/17.7
スピンドルテーパ - - - BT30
超音波 - - - オプション
最小量潤滑（MQL） - - - オプション
超音波 + MQL - - - 標準装備
超臨界CO2スピンドル - - - オプション（アドオン）
---
