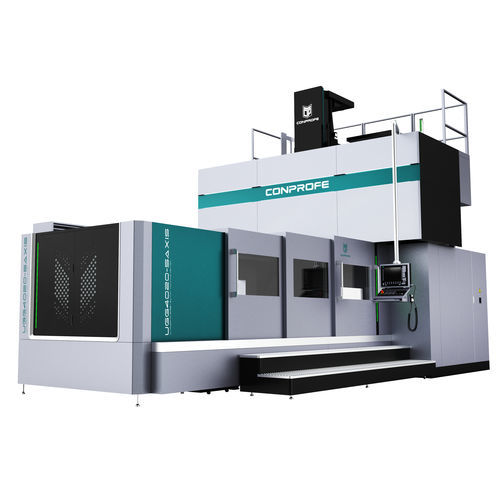

5軸複合工作機械 UGG4020H

縦型航空用切断機用

複合材料、硬脆性材料、難切削材料の加工に適しており、ノーメックス製ハニカムの小角度輪郭加工において大幅な改善を実現し、複雑な3次元輪郭の効率的な加工、目に見えるバリやダストの除去、滑らかな表面ときれいな切削をもたらします。 Conprofe社が開発したインテリジェントな超音波加工システム。 超臨界二酸化炭素低温冷却システムとMQL冷却システムにより、クリーンな加工が可能。 4つの構造を用意（可動ビーム/可動ビーム、可動コラム/固定ビーム/固定ビーム、可動コラム） X軸移動範囲2～26m、Y軸移動範囲1.6～9mで中・大型部品加工に対応。 Z軸移動範囲は0.8～2mで、大きなワーク加工範囲に対応する広いスペース 世界トップクラスのA/Cスイバルヘッド 完全密閉式防塵・防爆構造 ハニカム素材、炭素繊維強化プラスチック、非鉄金属に適用可能 コラム間距離 - mm - 2,800 主軸端からテーブルまで - mm - 200-1,400 主軸中心からテーブルまで - mm - 380-1,380 ワークテーブルからビーム - mm - 2,185 ワークテーブル 寸法 - mm - 4,000×2,000 Tスロット（個数×幅×距離） - pcsxmmxmm - 15x22x160 最大トルク最大トルク（A/C軸） - Nm - 1,200/1,100 モーター出力 - kW - 45 出力トルク - Nm - 145 切削速度 切削速度 - mm/min - 1-8,000 X/Y/Z軸ラピッドスピード - m/min - 15/15/10 精度
