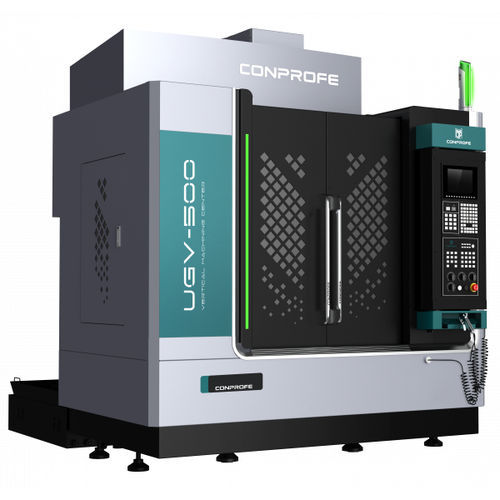

3軸複合工作機械 UGV-500縦型航空用CNC
お気に入りに追加する
商品比較に追加する
特徴
- 軸数
- 3軸
- 主軸オリエンテーション
- 縦型
- 応用
- 航空用
- その他の特徴
- CNC
- 回転速度
12,000 rpm, 15,000 rpm, 16,000 rpm, 20,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 100,531 rad.min-1, 125,664 rad.min-1)- X軸移動距離
550 mm
(21.65 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
450 mm
(17.72 in)
詳細
硬脆性材料（セラミック、サファイア、ガラス、シリコンカーバイトなど）、炭素繊維複合材料、超合金（チタン合金など）、その他の難削材からなる精密部品の加工に適している。
Conprofeが独自に開発したインテリジェント超音波加工システムにより、難削材加工の問題を容易に解決。
クリーンな加工を実現する超臨界CO₂またはMQL冷却システム（オプション
2種類のスクリューガイドにより、硬脆材料や金属加工に対応。
完全密閉制御を実現する高精度リニアエンコーダ搭載
ファナック、三菱、シーメンス、HNCシステムを選択可能
自動消火システム（オプション
主軸端からテーブルまで - mm - 140-590
主軸中心からコラムガイドまで - mm - 409
ワークテーブル
寸法 - mm - 650×400
最大荷重最大荷重 - kg - 300
Tスロット（数×幅×距離）-個数×mm×mm - 3x14x110
スピンドル
直径 - mm - Φ140 - Φ150（オプション）
モータ出力（定格/短時間） - kW - 5.5 - 9/15
モータートルク（定格/短時間運転） - Nm - 17.5 - 14.8/6
スピンドルテーパ - - - BT40 - HSK-A63
超音波 - - - オプション - - オプション
最小量潤滑（MQL） - - - オプション - - - オプション
超音波 + MQL - - - オプション - - オプション
---
