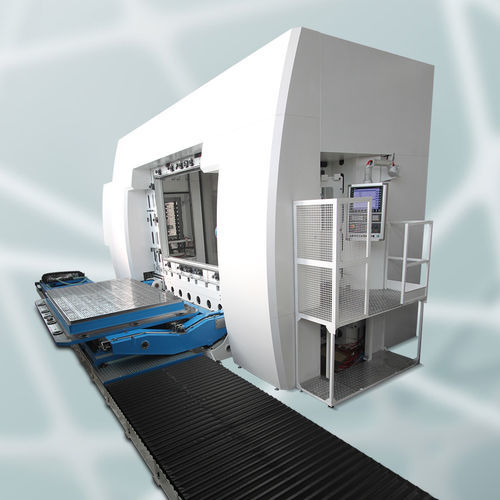

5軸複合工作機械 Monnalisa

横型縦型航空用

Monnalisaは、特に航空宇宙産業での用途に適した、一体型構造物や大寸法のアルミニウム部品の加工用に開発された革新的な水平5軸フライス盤です。 軸ストロークとその動きへのこだわり Xキャリッジは、鋳鉄製の高剛性ダブルコラムで構成され、ピニオン内蔵の4つのギアボックスと4つのブラシレスモータで駆動します。ガントリー型は2つのツインドライブシステムを搭載し、電子プリロードによりあらゆるバックラッシュをリカバリーすることができます。 Y軸はローラースライドブロックに取り付けられ、X軸に取り付けられたガイド上をスライドします。Z軸は平行六面体構造で、ローラースライドブロック上をスライドし、ガイドはY軸の融合の代わりに収容されます。 クロスシステムの垂直軸/RAMは、Y軸とZ軸がそれぞれBox in Boxの2つの統合構造によって作られている。 キャリッジの位置は、ハイデンハイン社製の光学式エンコードと加圧ラインによって検出される。 鋳鉄製の極めて堅牢な構造 機械構造は鋳鉄製で、要所に補強が施されているため、温度ドリフトを最小限に抑えながら、優れた剛性と動特性を実現しています。機械はPT100温度検出器を装備しており、将来的なアップグレードに対応します。 大容量オートツールチェンジャー 120本の工具を収納できるラックを側面に配置し、未使用時の切粉や粉塵を適切に防止します。 ダブル作業台、パレット交換式 作業テーブルは、2枚の大型作業板（3200×2000mm）により構成され、加工サイクル中の部品交換を可能にするために、左右対称（パレットチェンジ）になっています。
