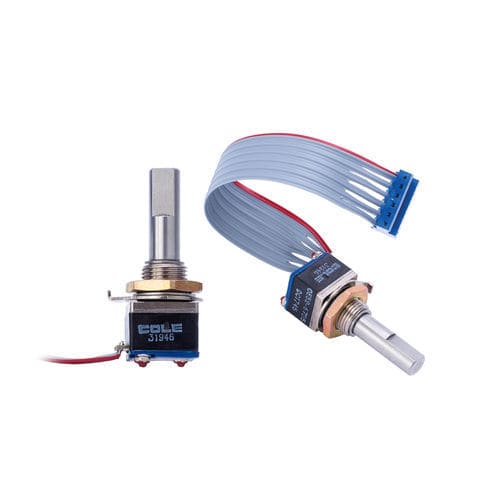

光学式エンコーダー OE52

インクリメンタル絶対航空機用

Cole Instrument Corp.は、高度なスイッチング技術に対する市場の需要に応えるため、競争力の高い光学式エンコーダメーカーとして頭角を現してきました。この高度な光学技術は、機械的接点を使用しないため、ノイズが少なく、接点バウンスがありません。光学式エンコーダは、従来のロータリースイッチよりも信頼性が高く、長寿命です。 当社のロータリーエンコーダはすべて、2ビットの繰り返しグレーコードと同じ矩形波出力を使用しています。矩形波2ビットコードは、光学式エンコーダの方向と大きさを決定できる相対またはインクリメンタルコード形式ですが、絶対位置決めはできません。ほとんどのアプリケーションでは、これは問題ではありません。 quadratureロータリー光学式エンコーダでは、2つの検出器が出力「A」と「B」を提供するために使用されます。コードローターは赤外光を遮断するか、または検出器への通過を許可します。シャフトがローターを回転させると、出力が変化して位置を示します。その結果、出力は位相が90°ずれた2つの方形波となります。 各出力から電源への外部プルアップ抵抗は、フォトトランジスタが「オフ」のときに出力に高電圧を供給するために、オープンコレクタ出力とインターフェースする場合に必要です。光が検出器に当たると、フォト・トランジスタにベース電流が供給され、出力は効果的に接地されます。この「オン」または「オフ」のデジタル配置により、オープンコレクタは、TTL、TTL LS、CMOS、HCMOSなどの一般的に使用される集積回路技術とのインタフェースが可能になります。 コーディング 2ビット矩形波 動作電圧 5.0 ± 0.5 VDC 供給電流 最大30 mA 5 VDC時 ロジック・ロー最大 0.5 V ロジック・ハイ最小 2.5 V ロジック立ち上がり/立ち下がり時間 <30ms @ 16.6 rpm
