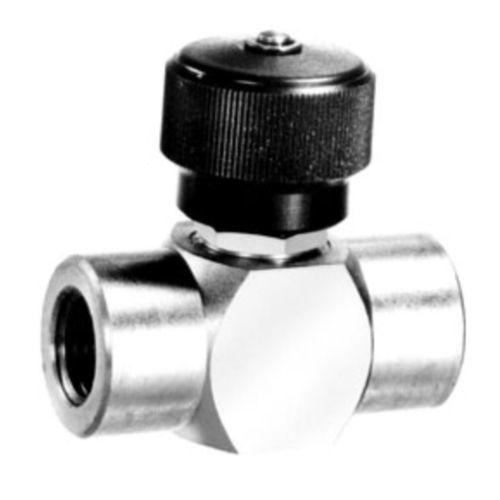

燃料用バルブ 9400 series

遮断制流計量

- リークプルーフシャットオフ - ステムの漏れがない - 最小限の圧力損失 - 色分けされた取っ手 - 簡単な開閉 - ノブまたはトグルハンドル - パネルマウント - 計量式ステム - コンパクトなサイズ - 管継手・計器用管継手 技術データ 本体構造材料 真鍮または 316 ステンレス鋼 シート材質 ブナ N、ネオプレン、テフロン®、またはバイトン®。 O-リングの材質に基づいて、「注文方法」を参照してください。 閉じた状態 精密加工されたステムを、固定式ナイロンシートにはめ込むことにより、漏れのない密閉を実現します。 シートは背圧で損傷することはありません。ステンレス鋼製ステムの肩部は、メタルワッシャーに接触し、このワッシャーは弾力性のあるナイロン製弁座に押し付けられ、ステムに対して漏れのない密閉性を実現します。 ファインフローコントロール ハンドルを回すと、最初の数分間は流量がゼロになります。流量制御は、ステムが引き出されるときに始まり、ハンドルが開口方向に約2回転するまで、ステムの2°のテーパー部分に沿って継続されます。 非臨界流量制御 ステムをさらに引き出すと、流量はステムの10°のテーパー部分を通過し、全開に達するまで継続されます。 開度に達します。 全開 ステムの全開位置からの移動は、強固なメタルストップによって阻止されます。ハンドルは、不用意にねじ込むことができません。ステムの周囲を囲むOリングは、外部からの漏れを防ぎます。ステムネジは流路から分離されており、生涯潤滑が可能で、流体の汚染を防ぐことができます。
