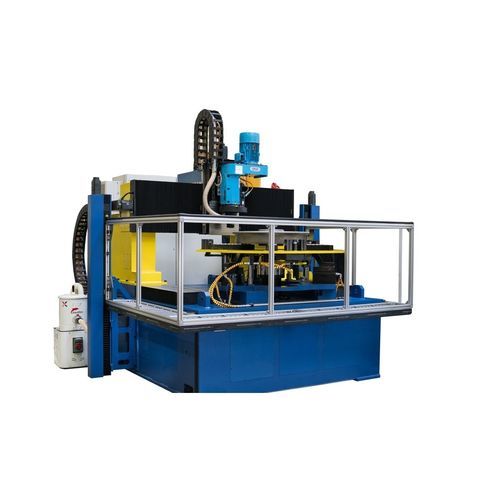

縦型釣合試験機 CMT-750 FW

手動式航空用自動

鉄道車両の車輪のバランシングのために、Cimatはアンバランスを測定するユニバーサルマシンと、アンバランス測定と補正が1つのステーションに統合された複合ソリューションを提供しています。 鉄道車両用のバランシングマシン Cimatのバランシングマシンは、お客様固有の要件に従って設計されています。アンバランスを測定するだけのマシンや、特別に開発されたミリングユニットを含むコンビネーションシステムを提供することができます。 設置の制限をできるだけ制限するために、Cimatのバランシングマシンは、次のような単一のコンポーネント用です： 鉄道車輪 ブレーキディスク リングギア 半自動トレインホイールバランシングマシン 車輪把持用3爪チャック レールホイールとギアホイールに対応 チップバキューム付き自動3軸ミーリングシステム 自動ガード ロボット統合に対応 チップバキューム 高速測定 高い測定精度 補正面数 - 1 補正タイプ - チップバキュームによるフライス加工 フライス加工中の外径用ホイールクランプシステム - 油圧式 ホイール内径把持範囲 - 140 mm - 260 mm 最大フライス深さ - 4 mm（X軸 55 mm（Z軸 最大フライス角度 - 1200 ISO 2953 単一平面減速比 - 95%以上 砥石のロード・アンロードを除くサイクルタイム - 300秒以下 電源 - 380V±10%、50Hz、3phまたはその他 消費電力 - ~ 30 kW 必要空気圧 - 0.6 Mpa ホイール 最大重量 - 750 kg 最大部品直径 - 700 mm - 1.400 mm ホイールハブの最大高さ - 250 mm 寸法 測定ユニット - 600 mm x 600 mm x 1730 mm 機械 - ～3.500mm x 4.300mm x 3.300mm 重量 - ~ 13T
