航空機用アンテナ 20-7009

GPS

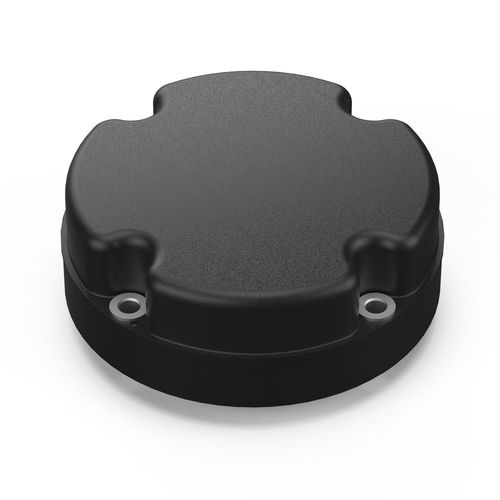

20-7009 4素子CRPAアンテナは、全地球測位システム(GPS)受信パターン制御(CRPA)アンテナの小型4素子で、主に航空機回転翼と地上での運用向けに設計されています。20-7009は、4つの軽量で温度安定性の高い放射素子で構成され、GPS L1およびL2バンドを半球状にカバーします。このアレイは、パッシブおよびアクティブ構成を含むさまざまなオプションで利用できます。アクティブ構成には、フィルターで保護された4つの低ノイズ・アンプが含まれており、不要な帯域外信号を除去し、高出力信号から保護するリミッターを備えています。アクティブCRPAは、アンチジャム・エレクトロニクス機能を搭載した互換性のあるチェルトン・デジタル・アンテナ・コントロール・ユニット（DACU）と連動するように設計されています。 干渉除去 妨害電波耐性 ナビゲーション精度 Mコード 小型 低質量 最低周波数 1215.6 最大周波数 1587.42 インピーダンス 50 リターンロス VSWR < 1.8:1 利得 25.L1バンドセンターで25 dB ± 1.75 dB、L2バンドセンターで28 dB ± 1.5 dB (それぞれ23°C) 偏波 RHCP 外形寸法 LxWxH mm 114.3 x 114.3 x 43.5 ベースプレート上高さ mm 43.5 質量 kg 0.5 コネクタータイプ SMAメスコネクター
