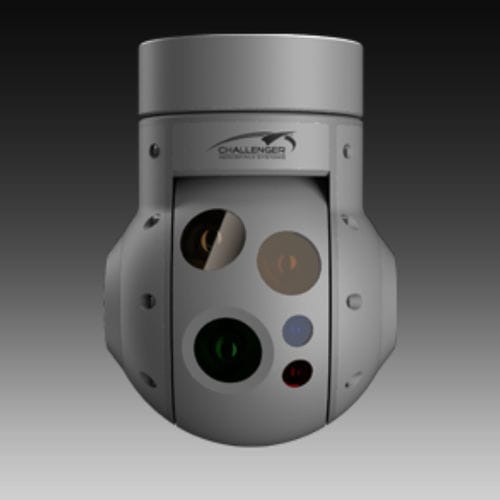

2軸ジンバル EXSS-240 LRF

ドローン用ズーム付カメラ付き

ジンバルシステム（赤外線非冷却イメージャー2個、レーザー距離計、光学30倍ズーム付デイライトカメラ付 特徴 ジンバルシステム 高帯域ダイレクトトルクドライブ搭載2軸ジンバル 昼光色ビデオカメラ * PANASONIC GP-MH330 昼光カメラ視野角 水平：65.1°～2.3° 垂直：38.4°～1.4 最低照度 0.4lx（カラー）、0.03lx（白黒） 赤外線イメージャーコア*1 2x TC 640、25 um ピクセルピッチ、シャッター付き非冷却モジュール、640*480、または 2x SmartCor、17 um ピクセルピッチ、非冷却シャッターレス、640*480 赤外線イメージャーレンズイメージャー1 - 35 mmまたは20 mmアーマライズドレンズイメージャー2 - 75 mm 終端レンズ 赤外線イメージャの視野（25 um ピクセルピッチ） 35 mm の場合 - 26° x 20° 20 mm の場合 - 44° x 33° 75 mm の場合 - 12° x 9°。 赤外線イメージャの視野（17 um ピクセルピッチ） 35 mm用 - 17° x 13° 20 mm用 - 30° x 22° 75 mm用 - 8° x 6°。 レーザー距離計 * DL-6 距離測定範囲 50 m - 3000 m (表面反射率 > 0.3 の場合) 測定精度 ±1 m レーザークラス 3В, λ = 905 nm パン/チルト範囲無制限 - 両軸ともスリップリング付き 最大スルーレート 最大300°/sec フィードバック位置分解能 * 0.072° または 1.25 mRad 安定化 50uRad(1σ)以下 コントロールインターフェイス 1x RS232、1x補助RS232、3.3Vレベルの最大3x GPIOは、ビデオスイッチ、ジンバル展開メカニック制御などの外部デバイス制御用。 ビデオ出力 昼光カメラ - 1x コンポーネント Y Pb Pr 最大1080iまたはITU472-3（PAL）赤外線イメージャ1 - ITU472-3（PAL）。 赤外線イメージャー2 - ITU472-3 (PAL) すべての信号（昼光とIR1、IR2）が外部コネクターで同時に利用可能（つまり、ジンバル内部で映像が切り替わることはない）
