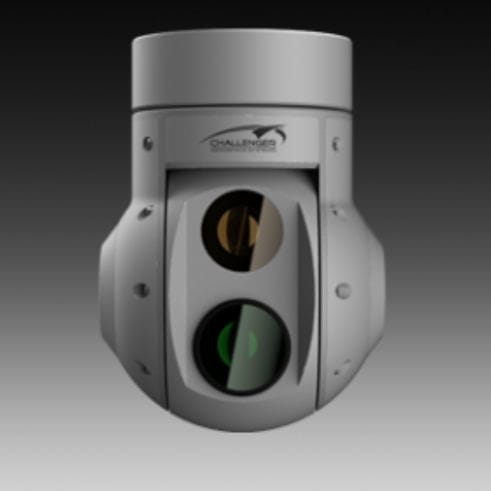

2軸ジンバル EXSS-170

ドローン用ズーム付カメラ付き

ジンバルシステム 高帯域ダイレクトトルクドライブ搭載2軸ジンバル 昼光色ビデオカメラ * PANASONIC GP-MH330 デイライトカメラ視野角 水平：65.1°～2.3° 垂直：38.4°～1.4 最低照度 0.4lx（カラー）、0.03lx（白黒） 赤外線イメージャコア * TC 640、シャッター付き非冷却モジュール 赤外線イメージャレンズ 50mm atermalized lens 赤外線イメージャー視野角18°×14°。 パン/チルト範囲無制限 - 両軸ともスリップリング付き 最大スルーレート 最大300°/sec フィードバック位置分解能 * 0.072° または 1.25 mRad 安定化 50uRad(1σ)以下 制御インターフェース 1x RS232、1x補助RS232、3.3Vレベルの最大3x GPIO ビデオスイッチング、ジンバル展開メカニック制御などの外部デバイス制御用 ビデオ出力 デイライトカメラ - 1x コンポーネント Y Pb Pr 最大1080iまたはITU472-3（PAL）赤外線イメージャー - 1x ITU472-3（PAL）。 外部コネクターで両方の信号（昼光と赤外線）を同時に利用できる（つまり、ジンバル内部で映像が切り替わらない）。 重量 3.5kg 動作電圧 24～30V 電力 20W未満 制御インターフェース RS232、115200bps、8N1、独自のバイナリープロトコル 外部接続端子 * PC10TB、またはカスタマイズ 商品説明 EXSS-170は、30倍光学ズームのフルHDデイライトカメラと640*480解像度の赤外線イメージャを搭載したジャイロ安定化ジンバルシステムです。2軸ジャイロ安定化ジンバルは、固定翼または回転翼を持つ様々な種類の無人航空機への応用のために特別に開発されました。ジンバルの動作に必要なすべての制御電子回路は、ユニットシェルの中に収められています。プラットフォームは、高帯域幅の専用コアレスダイレクトトルクモーターとギアレス駆動で制御されています。
