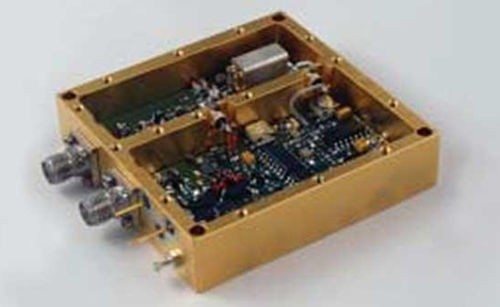

クリスタルオシレーター PCRO

相高出力高出力

CAES社の位相同期同軸共振器発振器シリーズは、性能、高信頼性、コストが要求される商用および軍事システム用に設計されています。 この製品ファミリーは、低位相ノイズ・トランジスタと金属化された高Q同軸共振器を利用しています。外部水晶リファレンスに位相ロックした場合、外部リファレンスの長期安定性により、高Q共振器の低ノイズ特性が強化されます。 PCROシリーズは、軍事用エアボーン、レーダー、通信アプリケーションの厳しい電気的性能と環境要件を満たすよう、カスタム構成が可能です。 低位相雑音、高出力、小型、低コストなどの特長により、CAESのPCRO製品ラインは今日の市場で最もお買い得な製品となっています。 特別な要件については、工場にお問い合わせください。 代表的な性能仕様 標準出力電力 +15 dBm 出力変動 ±2 dBm 出力インピーダンス 50Ω 負荷VSWR 1.5:1 出力インピーダンス 50Ω スプリアス -80 dBc 高調波 -20 dBc ロックアラーム ロック時TTLハイ 入力基準周波数 シングル・ループ・モデルは5 MHz～100 MHz、デュアル・ループ・モデルは1 MHz～100 MHz 入力基準パワーレベル 0 ± 3 dBm 内部基準モデル周波数安定度 標準±2.5ppm、オプション±1ppm 外部リファレンス・モデル周波数 電源、寸法、環境 電源電圧 +12V、+15V、8VDC（一部のモデルのみ 電流 外部リファレンス・モデルで300 mA、内部リファレンス・モデルで定常状態450 mA、サージ800 mA、デュアル・ループ・モデルで450 mA
