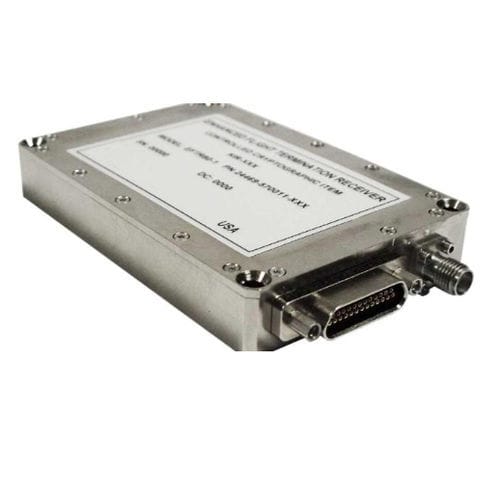

モードSトランスポンダ EFTR80-1

航空機用

EFTR80-1 Enhanced Flight Termination Receiver (EFTR)は、レガシーFTRよりも優れたミッションセキュリティを提供する次世代のフライトターミネーションレシーバーです。EFTR80-1は、ミサイル、宇宙打ち上げ、無人航空機（UAV）、およびターゲット・アプリケーション用に設計されたEFTS（拡張フライト・ターミネーション・システム）互換ユニットです。最小のサイズ、重量、電力（SWAP）で設計されています。 EFTR80-1は、CPFSK信号を復調し、トリプルデータ暗号化規格（TDES）を使用してEFTSメッセージを復号化するデジタル受信機を使用しています。本機はRCC 319-14とRCC 325-11の両方の要件を満たしています。EFTR80-1は、環境、EMI、信頼性の要件が厳しいプログラムやアプリケーションを対象としています。 RF特性 インピーダンス公称50オーム VSWR：2:1未満 周波数範囲420 MHz～450 MHz ダイナミック・レンジ： -107 dBm～+13dBm ダメージを与えない最大RF入力パワー+25dBm チューニング精度+/- 0.005% スレッショルド感度： -107 dBm～-116 dBm 動作帯域幅： +/- 35 kHz 偏差感度： +/- 50 kHz+/- 50 kHz IF帯域幅： 3dB @ +/- 90 kHz 選択性：60 dB @+/- 180 kHz イメージ除去：> 60 dB以上 キャプチャー・レシオ> 0.8 デコード特性 FM復調：CPFSK データ・フォーマットマンチェスター符号化 データレート50 Hzメッセージ・レート、7200ビット/秒 取得時間：60ms typ.（最大100ms） コマンド応答時間< 1 ms 出力機能 設定/ステータスシリアルRS-232 ユーザー定義シリアルRS-232 ディスクリート・テレメトリーチェック・チャンネル, フェイルセーフ・イネーブル, パルス・コマンド有効 SSTO（信号強度）：RF0.5Vdc±0.25Vdcなし、-60～-50dBm入力で最小4.5Vdcまで増加、最大電圧：4.75Vdc±0.25Vdc
