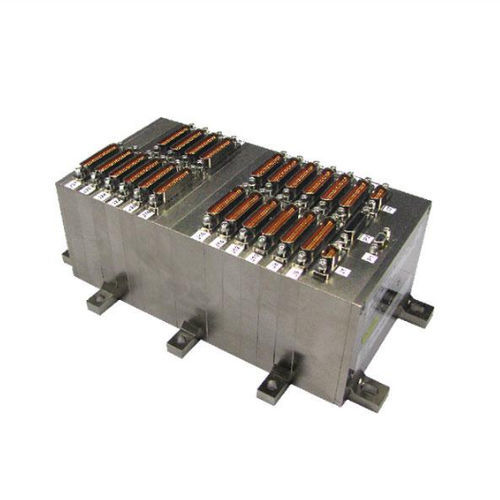

データコネクター PCM890

航空機用RS-232長方形

PCM890システムは、大成功を収めたPCM880シリーズの次世代データ収集システムです。PCM890は、ミサイル、航空機、その他小容量の堅牢なPCMエンコーダを必要とするプラットフォームの計測に使用されます。PCM890は、あらゆる種類の信号の取得、信号調整、エンコードに対応する最高峰のシステムです。このシステムのハードウェアとソフトウェアの設計では、汎用性、柔軟性、使いやすさが最優先されています。 PCM890システムのマイクロプロセッサは、インストールされたハードウェアをスキャンし、ユーザーフォーマットと比較し、システムソフトウェアを通して不一致を報告します。 PCM890システムのハウジングは、最も過酷な環境において試験結果の精度を最大限に高めるように設計されています。すべてのハウジングはEMI/RFIシールドとガスケットで環境的に密閉されており、MIL-STD-810E要件に適合しています。 PCM890システムは、スタンドアロンエンコーダとして、またはマスター/スレーブ構成で動作するように設計されています。 システム仕様 構成ベースモジュールは、マスタまたはスレーブシステムごとに最大10個のデータモジュールと組み合わせて使用します。 セットアップと制御WindowsベースのソフトウェアでRS-232シリアル・リンクを経由してコンピュータにプログラムおよび制御 PCMビット・レート内部または外部クロックをプログラマブルに選択可能。内部クロックはNRZ-LおよびRNRZ-Lコード用に1kbpsから40Mbpsまでプログラム可能。 PCMフレーム・サイズ：最大4096語のマイナー・フレーム。最大256のマイナー・フレームを持つメジャー・フレーム、または最大65536の合計ワード。 PCMワード・サイズ：個別にプログラム可能なワード長：4～16ビット（オプションのパリティ・ビットを含む） PCMワード・オーダー：MSBまたはLSBファーストにプログラム可能 PCMワード・タイプ：ノーマル、スーパー、サブ、またはランダム整流用に個別にプログラム可能
