積載用ロボット セル STAXX FLEX

航空用自動

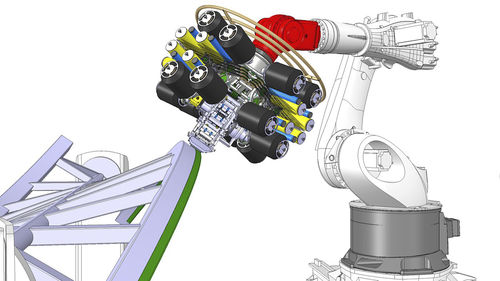

STAXX FLEXは、複雑な2次元および3次元部品用の高性能自動ファイバー配置エンドエフェクターです。材料込みで440kgと軽量なため、500kgクラスの標準的な産業用ロボットに搭載可能です。このシステムは、連続生産におけるファイバー自動配置に最適です。プリプレグやドライファイバーのような一般的な素材に対応し、最大50K/トウまで対応します。 オープンでモジュール化された設計により、すべてのコンポーネントへのアクセスが容易で、工具なしで迅速かつ容易にメンテナンスが行えます。自動交換装置を組み込むことで、生産性をさらに向上させることができます。これにより、敷設作業と並行してメンテナンス作業や材料投入を行うことができます。 技術データ 正味重量 280 kg / 620 lb 材料を含む重量 440 kg / 970 lb 最大敷設速度 60 m/分 オンザフライカット 45 m/min セグメント化された締固めローラーにより、すべてのトウに均等に締固め力を配分 16 x 8kg 材料スプール搭載 雌型レイアップ半径800 mmまで 材料の柔軟性熱硬化性樹脂および熱可塑性樹脂の1/4 "および1/2" IRランプまたはレーザーダイオードを利用した加熱ユニット 長寿命カッティングユニット >10,000カット（再加工なし 特徴 高性能と優れた汎用性 2Dおよび3D操作用に設計された、複雑な部品での高い性能 多様な材料タイプ（プリプレグ、ドライファイバーなど） 16トラックによる高い堆積量と切断速度 様々な位置決めシステムに柔軟に対応（産業用ロボット、機械式ガントリー、オープン型ガントリーをオプションで選択可能） 統合された品質管理 一定の成形力 輪郭に沿った成形ローラー カメラによるインラインプライ検査 レイアップと性能シミュレーションのためのデジタルツイン付きCAMシステム
