自動アセンブリ装置 ECO POSITIONER

航空用

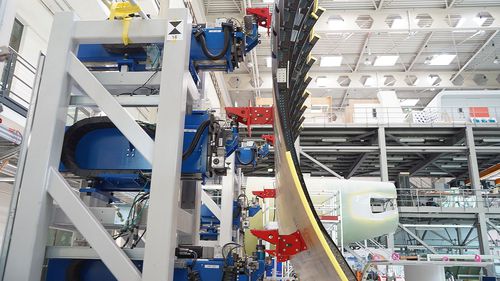

航空機構造の組み立てでは、大きくて重い部品を最高の精度で接合する必要があります。さらに、部品の中には非常に厳しい公差を持つものもあり、製品にかかる誘導力を最小限に抑えるように接合しなければなりません。 Broetje-Automation社のEcoPositionerは、航空機構造物の組立において最高の柔軟性と製品品質を保証する、モジュール式で構成可能な位置決め技術のコンセプトに従っています。 最高の品質と使いやすいシステムを両立させるため、Broetje-Automationは完全に統合されたモジュラー制御システムを開発しました。これは、測定システムを中央データ処理およびNC駆動制御と統合したものです。全ては、最先端のグラフィカルなマンマシンインターフェースを備えた中央制御パネルから制御されます。 この位置決めシステムは、例えば、胴体部分の組み立てや、主翼と尾翼の胴体への接合など、様々なタイプの構造組立アプリケーションに使用できます。水平型と垂直型の2つの製品ライン（EcoPositionerライン）をベースに、Broetje-Automationのモジュール戦略により、100,000以上の構成のポジショナーを実現することができます。あらゆるプロセスタスクに対応するソリューションを提供することができます。 技術データ 水平 各軸の位置決め精度+/-0.1mm（シングルポジショナー） 各軸の繰り返し精度+/-0.025mm（シングルポジショナー） ストローク（水平、長軸）：最大1200 mm ストローク、垂直+/-最小±50 mm、カスタマイズ可能 ストローク、水平、短軸+/-最小±50 mm、カスタマイズ可能 速度範囲0.2 mm/s - 20 mm/s 可搬重量（垂直）：最大30 kN プロセス荷重（水平）： 最大2 kN
