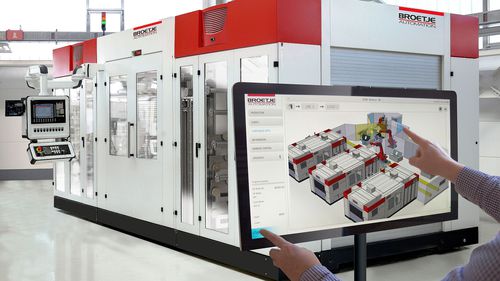

4軸複合工作機械 STAXX COMPACT

横型航空用

STAXX COMPACTは、工業用大量生産用に設計された堅牢なスタンドアロン16レーンファイバー配置機です。このシステムは、小型複合部品の大量生産に最適です。材料の無駄を最小限に抑えながら、高い加工品質を実現します。 Broetje-AutomationのHMI（ヒューマン・マシン・インターフェース）SCOREを搭載し、自動ワーク搬出入システムとインテリジェントな品質管理により、作業量を削減し、人件費とサイクルタイムを削減します。 この機械は、複数のステーションを接続するフローラインコンセプトに統合することができ、製造プロセスをさらに自動化・高速化することができます。 技術データ 材料の柔軟性：16トウのトウプレグ、プリプレグ、ドライファイバー 1/4''（6,25mm）または1/2''（12,7mm） 送り速度 60m/min オンザフライカット 45m/分 最大パーツ長: 66,92'' (1700mm) パレットサイズ：1525mm x 900mm 電気設備30kW 空気圧設備6バール クリールと材料保管庫を含む空調エンクロージャー ゼロ点クランプシステムによる両面平行積み下ろし パレットハンドリングシステム シーメンス840D-SL制御装置 特殊機能 2D一方向炭素繊維ネット形状のダイレクトレイアップ 最大限の柔軟性を実現する完全密閉空調システム 繊維配向の制限なし 自動化されたコンポーネントのロードおよびアンロード 密閉された空調セルによる高い安全性と拡張性 材料の再装填が容易 オペレーターに優しいヒューマン・マシン・インターフェース コンパクトな寸法、容易な移設
