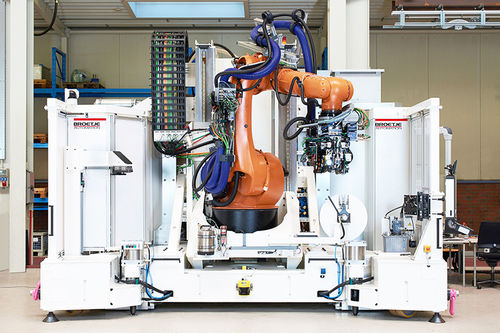

ロボットアセンブリ装置 RACe

航空用

ロボットアセンブリーセル（RACe）は、航空機の多材質部品の穴あけ用の軽量ソリューションです。このソリューションは、高い位置決め精度を持つロボットとマルチタスクエンドエフェクターを組み合わせたものです。 ロボットの高い位置決め精度は、Broetje-Automationが開発した特別なキャリブレーションと補正により保証されています。このシステムは、様々な産業用途において高い柔軟性を提供し、移動式または固定式のプラットフォームオプションにより、スペース容量を削減します。 技術データ 操作機能 自動ロボットポジショニング 製品参照 製品クランプ ドリル加工と逆シンク加工 製品のアンクランプ シングルタスクエンドエフェクター ドリルとカウンターシンク機能 ドリルスピンドル トルク: 10 Nm スピンドル速度: 200 -18,000 rpm ドリルチャックインターフェース：HSK32E) 防爆構造による切り屑と粉塵の除去 ポジショナー 標準6軸ロボットシステム BA精度パッケージを装備したロボット ロボットキャリブレーション 動的荷重補正 グリッド補正 温度補正 ロボット位置決め精度：±0.3mm 特殊機能 高速ドリルスピンドル（H9より優れた穴あけ品質） 最大穴粗さRa 1.6 μm 24箇所のドリルチャック収納 構造物との端面距離を保証する製品参照機能 クランプ中のワークに対する垂直アライメントを保証するノーマリティーセンサー 手動電動移動装置によるプラットフォームの移動 エアクッションサポート上のインデックスボルトによるプラットフォームの手動微調整 レーザースキャナーによる安全システム 作業エリアはプラットフォームの背面からアクセス不可 ロボットシステムは将来の拡張に対応 制御システムベッコフまたはシーメンス
