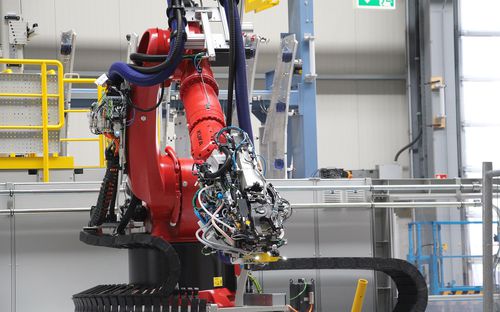

ロボットアセンブリ装置 FRAC

自動リベット接合フレキシブル

フレームクリップアッセンブリーセル(FRAC)は、航空機の様々なコンポーネントや下部構造（フレーム、クリップ、ブラケットなど）の穴あけや締結を自動化する、非常に柔軟で汎用性の高いシステムです。Broetje-Automationは、さまざまな条件や要件に合わせた一連の異なるエンドエフェクターを提供し、最高のスループット率とワークの柔軟性を実現します。 FRACシステムは、固定ロボットや移動ロボット、その他の位置決めシステムに取り付けることができます。多くの場合、複数の異なるエンドエフェクターを組み合わせて使用します（例えば、自動工具交換機能を備えたドリルのみのエンドエフェクターと、穴あけやリベッティングを行う多機能エンドエフェクターを組み合わせます）。そのため、このシステムは、あらゆる種類の航空機に対して90％以上の最高自動化レベルに達します。 技術データ リベッター ドリル回転数: 0 - 6.000 rpm ドリル主軸送り：最大98"/分/2.500 mm/min カウンターシンク繰り返し精度： ± 0.002"/ ± 0.05 mm 材質Al/Ti/オプション複合材 ファスナー径: 0.09" - 0.31" / 2.5 mm - 7.93 mm サイクル時間: 最大7リベット/分 クランプ力: 22 - 270 lbs / 10 - 120 daN 逆転力: 最大10,116ポンド/4,500 daN 位置決め装置 位置決め精度 直線軸：± 0.008" / ± 0.2 mm 位置決め繰り返し精度 直線軸：± 0.004" / ± 0.1 mm ワークトラベルX軸：670インチ／17,000 mm（制限なし） 特殊機能 完全自動化プロセス 全電動ファスニングシステム（AEFS）によるファスナーの自動供給と挿入 様々なファスナーサイズとタイプに対応する8/16スロットファスナーラック（追加ラックで拡張可能 自動カップリングシステムと自動工具交換を含む、最高レベルの自動化のための複数のエンドエフェクター
