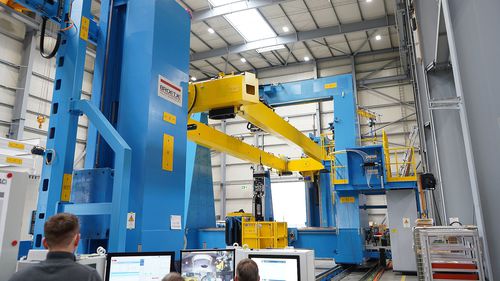

電動式リベット備品用マシン IPAC

リベット航空用自動

統合パネル・アセンブリ・セル（IPAC）は高性能パネル・リベット・システムである。この実績あるシステムは、世界で最も売れている締結機のコンセプトの一つです。小型から大型のスキン・パネルとウイング・パネルの締結に理想的です。 IPACは、優れた部品品質を維持しながら、最速のサイクルタイムを達成する。この適応性の高いシステムは、柔軟性の高い治具ツーリングで構成することができ、ワークピースの柔軟性が高く、生産工程の統合が容易です。 IPACのコンパクトな設計と調整可能なステーションレイアウトにより、貴重な生産現場のスペースを効率的に利用できるとともに、インフラへの投資を最小限に抑えることができます。ワークピースは水平方向だけでなく、垂直方向にもセットすることができます。世界中で50台以上の導入実績があり、生産現場での実績も十分です。 技術データ リベッター 能力: 最大21eaリベット/分 ドリル速度: 50 - 18,000 rpm カウンターシンク繰り返し精度：± 0.0006" (± 0.015 mm) クランプ力: 110 - 600ポンド (50 - 267 daN) ドリルスピンドル送り：最大300"/分（7,620 mm/分） 材質アルミニウム/チタン/複合材 オプション 10/32" (7.9 mm) アップセット力：最大18,000ポンド（8,000 daN） 位置決めシステム 直線軸 X, Y, Z 位置決め精度 直線軸 ± 0.2 mm 回転軸 A, B, C 位置決め精度 回転軸 ± 60 arc. 特殊機能 全電動締め付けシステム ドリルチャックと上部アンビルの高速ツールチェンジャー 高速/高精度ドリルスピンドル センサーシステム距離、正常性、タックリベットとエッジ検出、 カウンターシンクの深さ、ファスナーヘッドの高さ、穴径、シール材 自動ファスナー供給システム
