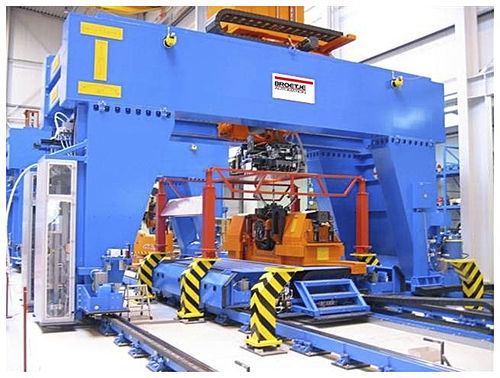

電動式リベット備品用マシン MPAC

リベット宇宙産業用自動

マルチパネルアッセンブリーセル（MPAC）は、様々なタイプのパネルに対応する自動ファスニングマシンです。全電動式エンドエフェクターと独立したインナービークルを備えたフレキシブルな構成により、最高のスループット率と最大限のワーク柔軟性を実現します。 MPACシステムは、レールベースの可動ガントリー・システムと移動ワークの両方を効率的に利用する移動ラインに最適です。10軸ポジショナーにより、システムの適応性が非常に高くなっています。オプションのBroetje- Automation Flexible Toolingと組み合わせることで、シェル、スキンパネル、ウィングなど、1つのシステムで複数の航空機パネルを組み立てることができます。 技術データ リベッター ドリル速度: 50 - 20.000 rpm カウンターシンク繰り返し精度：± 0.0006"/ ± 0.015 mm クランプ力: 90 - 675 lbf / 41 - 300 daN ドリルスピンドル送り：最大300"/分/7620 mm/min 材質Al/Ti/オプション複合材 オプション 10/32" / 7.9 mm ポジショナー アップセット力：最大18,000 lbf / 8,000 daN ポジショナー 各軸の位置決め精度 ± 0.002" / ± 0.05 mm ワークトラベル X軸：1,397.2インチ/35,488 mm（制限なし） Y軸：244インチ／6,200 mm 特殊機能 ワークの長さに制限なし 大きなワークエンベロープのため、将来的なアプリケーションの拡張が容易 すべてのコンポーネントに床面から手が届く => プラットフォームなし 180度ファスニング可能 全電動式締結システム（AEFS） ドリルビットおよび上部アンビル用高速ツールチェンジャー マイクロペックVAD機能 自動ファスナー供給システム(AFFS) シーメンスNC制御(ポジショナー10軸) 最小量潤滑システム（MQL）/ BA潤滑油 Z軸：129インチ/3,277 mm
