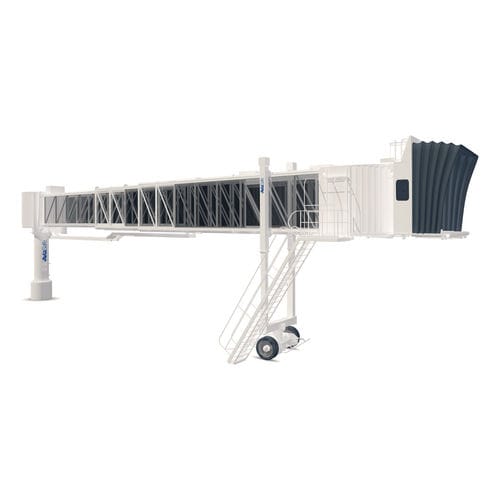

乗客用旅客搭乗橋 AviaBridge 3T

ガラス製仕切り付

アプリケーション エプロンドッキング＆ボーディング 適合規格 国際民間航空機関（ICAO）、特に付属書14 連邦航空局（FAA）AC No. 米国材料試験協会（ASTM） 国際電気委員会（IEC） 米国電気機器工業会（NEMA） 米国防火協会（NFPA417） 米国溶接協会（AWS） 鋼構造物塗装評議会（SSPC） 自動車技術者協会（SAE） 完全伸長 - 完全収縮 - トラベル - 最大OP限度 - 最小OP限度 20.0m - 11.5m - 8.5m - 18.4m - 12.4m 23.5m - 13.0m - 10.5m - 21.9m - 13.9m 27.0m - 14.5m - 12.5m - 25.4m - 15.4m 30.5m - 16.0m - 14.5m - 28.9m - 16.9m 34.0m - 17.5m - 16.5m - 32.4m - 18.4m 37.5m - 19.0m - 18.5m - 35.9m - 19.9m 41.0m - 20.5m - 20.5m - 39.4m - 21.4m 44.5m - 22.5m - 22.5m - 42.9m - 22.9m 設計パラメータ 寸法特性：（最小寸法） トンネル (ロタンダ・インターフェイス 床 - 幅 - 1.5m - - 幅 - 1.5m 内装 - 高さ - 2.1m - - 高さ - 2.2m 内装キャブ - 幅 - 3.5m 運転特性 ロタンダ・スイング - - 175°(87°ccw/87.5°ccw of centerline) キャブ回転 - - 122.5°(90°ccw/32.5cw) キャブ回転速度 - - 3°/sec. 垂直移動/リフト速度 - 自動 - 0.9m/分 手動 - 1.5m/分 水平移動速度 - - 0~0.4m/s - - - - 環境特性 20°C～50°Cの温度範囲でのブリッジ操作 - - - - - 電源要件 380 VAC、3相、50 Hz
