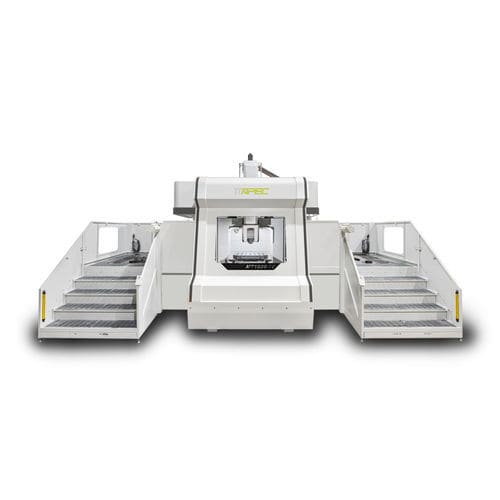

5軸複合工作機械 MT20-RT

縦型旋回スピンドル宇宙産業用

-航空宇宙エンジンケーシング加工用専用機 -デュオブロック構造設計 -高速ボールネジによるXYZ軸駆動 -軸の早送りは20m/min。 -ビームとコラムの一体化構造によりアーチ構造を形成し、機械全体の剛性と加工時の安定性を高めています。 XYZ軸は、低騒音、省スペース、軽量設計、高加減速、高精度、高再現性の貴重なボールネジで駆動されます。3 つの軸の急速な federate は 20m/min まであり、加速は 0.3G まで~ 0.6G です。 一体鋳造のコラムブリッジ：加工中の機械剛性と安定性を強化します。 ベースとなるベースメントデザインに逆二重V字型リブ構造を採用し、最適な力の流路を実現。X 軸の全旅行は支えられ、これは保証の工作物および表面の機械化の正確さに重力の低下そして変形を避けることです。 最高のアスペクト比を持つデュオブロック構造。 主軸端からテーブルまでの距離 - mm -300 ~ 550 (垂直) 60 ~ 910(水平) テーブルの長さ×幅 - mm - 1,250×1,250 最大回転数 - mm - Ø1,900 C軸角度 - deg - ± 360(連続) C軸回転数 - rpm - 5 C軸トルク(S1/max) - Nm - 8,500 / 29,000 早送り速度 - m /min - X/Y=20 主軸テーパ - deg - HSK100A 主軸出力(S1/S6) - kW - 50 / 62.5 主軸トルク(S1/S6) - Nm - 318 / 398 ツールシャンク - pcs - 40T 工具最大長 - mm - 400 工具最大径 隣接工具 - mm - Ø125 最大工具径 隣接工具なし - mm - Ø250
