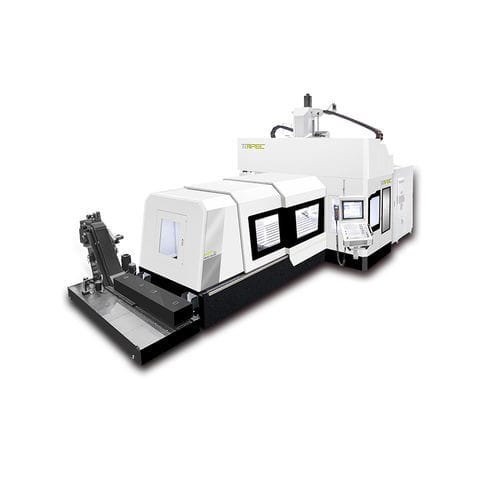

5軸複合工作機械 MT15 series

3軸旋回スピンドル宇宙産業用

-同時5軸加工 -航空宇宙用アルミ合金構造部品加工/高精度金型加工に最適 -デュオブロック構造設計 -高速ボールネジによるX/Y/Z軸駆動 デュオブロック構造により、機械剛性、作業安定性を向上させました。 広い加工エリア クラス最小のフットプリントでありながら、広い加工領域と充実した機能を備えたコンパクトなモデルです。 ハイダイナミクス 高加減速の3軸で、特にアルミ合金材の複数隔壁の加工に最適です。 完全密閉型スプラッシュガード 低騒音で切粉やクーラント液の飛散を防止します。 高速ボールネジによる駆動 X/Y/Z軸はダブルボールスクリューで駆動され、可動部の中心と重量の中心が同心であるため、振動を除去することができます。 クロスビームフラッシングシステム（航空宇宙向けのみ） 高圧ポンプと強力なノズル群により、切粉を素早く除去することができます。 テーブルの長さ - mm - 2,100/3,100 テーブル幅 - mm - 1,200 MAX.テーブル荷重 - トン - 3/5 早送り速度(m/min) XYZ=30* ・・・・・・・・。 X.Y.Z軸加速度 - m/sec² - 5 主軸テーパー - - HSK63A 主軸出力 ( S 1 / S6) - kW - 35/42 主軸トルク ( S 1 / S6) - Nm - 55.6/67.2 推奨2軸ヘッド - - フォーク型ミーリングヘッド 旋回/回転トルク - Nm - A=529/869 C=783/1,300 旋回速度 - rpm - A=C=30(連続)/60(最大) スイベル/回転角度 - deg - A=±125° C=±360° クランプトルク - Nm - A=4,000 C=4,000 ツールシャンク - pcs - 32T 工具最大長 - mm - 300
